기본 사항 알아보기 - 무빙 헤드라이트

무빙 헤드 조명은 무빙 헤드, 무빙 라이트, 무빙 스테이지 라이트 또는 무빙 헤드라고도 하며 다양한 설정에서 사용되는 무대 조명기구의 한 유형입니다.

극장부터 콘서트까지, 이러한 유형의 조명은 아름다운 빛줄기로 무대와 공연자를 비추는 모습을 볼 수 있습니다. 조명 방향을 보다 정밀하게 제어하기 위해 확대 또는 축소할 수 있는 기능이 있는 경우가 많지만, 어떤 조명이 가장 적합한지 결정하기 전에 알아야 할 몇 가지 단점도 있습니다.

이 블로그 게시물에서는 무빙 헤드 라이트의 기본 사항을 알아보고, 무빙 헤드 라이트의 정의, 작동 방식, 장단점을 살펴보고, 필요에 따라 적합한 헤드 라이트를 선택하는 방법에 대한 지침을 제공합니다!

1. 무빙 헤드라이트란?

무빙 헤드 라이트는 다양한 환경에서 사용되는 지능형 조명기구의 일종입니다. 극장부터 콘서트, 나이트 클럽, 음악 페스티벌에 이르기까지 이 유형의 조명은 무대와 공연자를 아름다운 빛줄기로 비추는 모습을 볼 수 있습니다. 빛의 방향을 보다 정밀하게 제어하기 위해 줌아웃 또는 줌인 기능이 있는 경우가 많습니다.

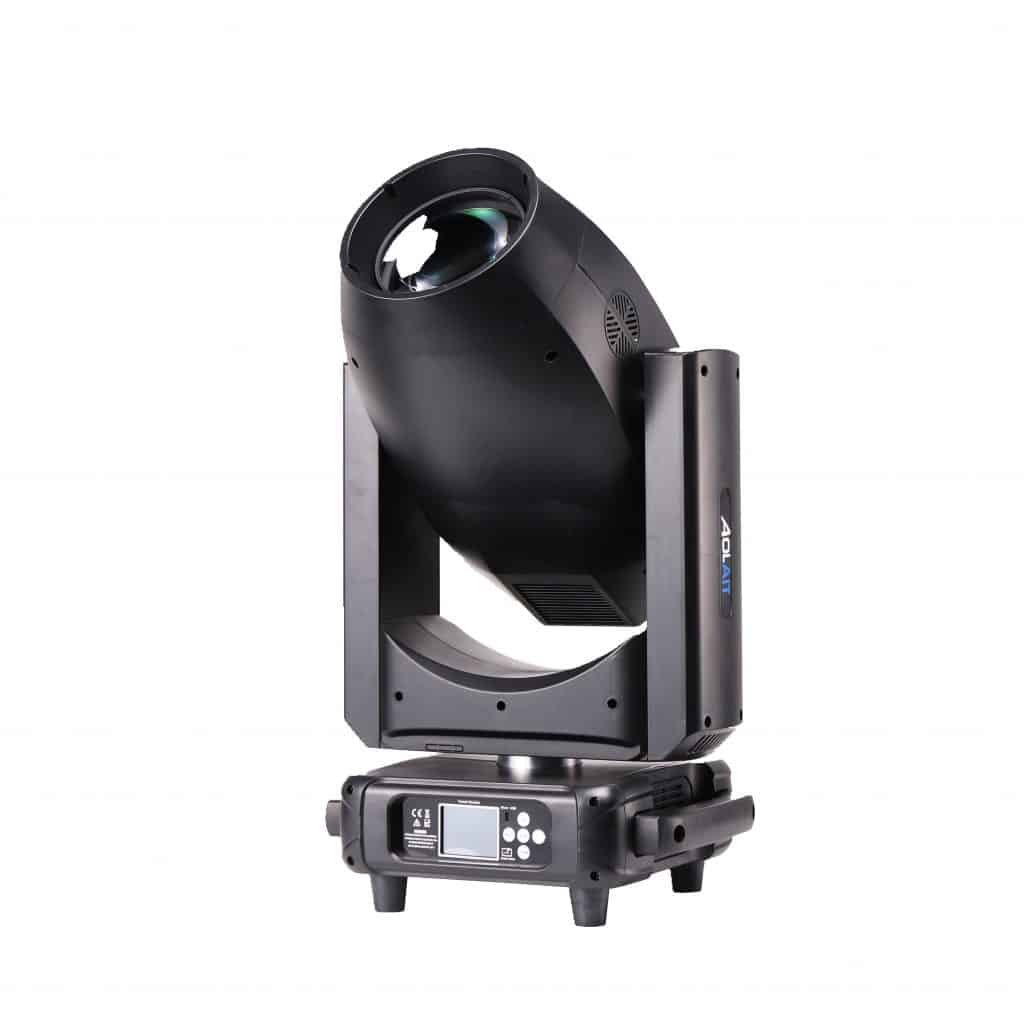

구조 움직이는 헤드 라이트

Normally a moving head is separated intwo 2 parts – the base and the head.

베이스는 모든 것이 연결되는 일반적인 접점입니다. 베이스의 앞면에는 디스플레이와 수동 제어 옵션을 사용할 수 있는 버튼이 있습니다. 뒷면에는 전원과 dmx 신호, 때로는 RDM 또는 아트넷 연결이 연결됩니다. 거꾸로 걸 수 있도록 베이스에 브래킷이 부착되어 있어 클램프로 트러스에 안전하게 걸 수 있습니다.

The head is the mounted light fixture that sits on top of the base, and it’s where all the magic happens!

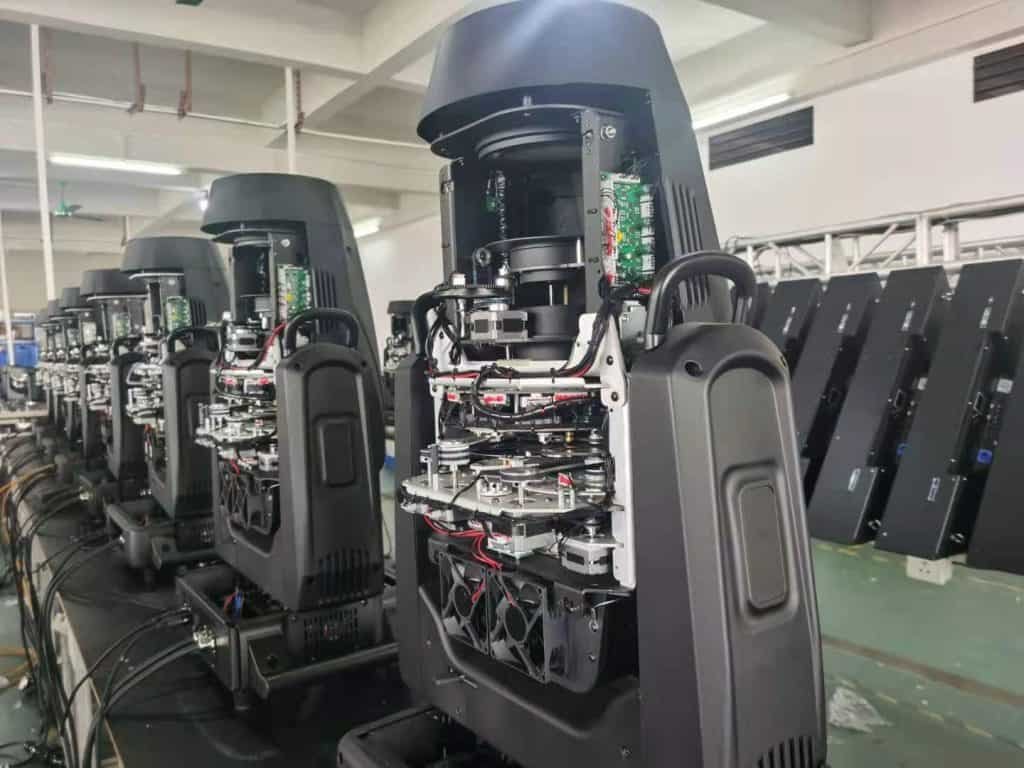

This part is for the movement that actually contains all the lenses, pan and tilt motors, color mixing area and gobo projection or other functions. It usually has a rotation around axis that goes vertical up-down (tilt), left-right (pan) and rotates in circle horizontally(rotate). The ability to rotate depends on fixture type – some are rotating only in one direction while other have both pan & tilt motorized with unlimited 360 degree rotation. This is why it’s called moving light.

One thing to note about these type of lights – they are called intelligent lighting fixtures because they have a ability to be programmed with different scenes or ‘modes’ for every show using DMX 512 protocaol, which allows them to save each mode as one setting in their memory bank so there are no fumblings during setup time when needing to use DMX signal cables.

2. 움직이는 머리의 카테고리.

Based on the light source, it’s classified into discharge lamp moving head and led moving head.

1. Discharge lamps power range from around 100W to 2000W for moving head lights, it’s the most common light source for this type of fixtures.
2. LED moving head lights, on the other hand, is a newer version with much more efficient and brighter LEDs that provide brilliant color mixing at lower wattage than discharge lamps – typically within 10W to 1000W range.
3. LED 무빙 라이트에는 크게 두 가지 유형이 있습니다: RGBW 컬러 믹싱 렌즈 무대 조명 및 화이트 빔 무빙 라이트, 하나의 강력한 화이트 LED 램프 소스가 포함되어 있습니다.
4. 특히 레이저 무빙 헤드 라이트는 LED와 레이저를 하나의 고정 장치에 결합한 차세대 신소재인 레이저 무빙 헤드 라이트도 있습니다.

기능에 따라 빔, 워시, 스팟, 프로필 또는 하이브리드 무대 조명으로 분류할 수 있습니다.

1. Beam lights – it’s a more focused beam of light for creating certain effects such as beams or shafts on the stage. It’s usually with a strong light output to shine on the stage.
2. Wash lights – this type of moving head light has wide beam angle range that can cover larger area for general stage lighting needs, like wash fixtures, they are more spread out and softer in their coverage area to create general lighting inside the scene. With the progress of software and hardware, wash lights are now more and more rich effects, in addition to a large angle zoom in and out, there are many other features, such as effects, pixel mapping, greatly enriched the stage background effect.
3. Spot lights – It usually contains gobo wheels, which is a metal disc with patterns cutout of the edges, and these gobos can be projected out of the light fixture to create different interesting effects.Sometimes it contains more than one gobo wheel to create more effects.
4. Profile lights – This is an advanced version of intelligent fixtures based on the spot lights. Besides the gobo wheels and animation wheel, they have built-in framing shutters, that can be programmed to project a specific shape of gobo on the stage.
5. Usually a profile moving head light is a hybrid moving light, which means it can be used in any way you like – either with beam, wash and spot functions or profiling shapes.

사용 환경에 따라 실내 및 실외 무대 조명으로 분류할 수 있습니다.

1. 실내 무빙 라이트. 이름에서 알 수 있듯이 실내용으로 사용되며 일반적으로 IP20으로 표시되어 있습니다.

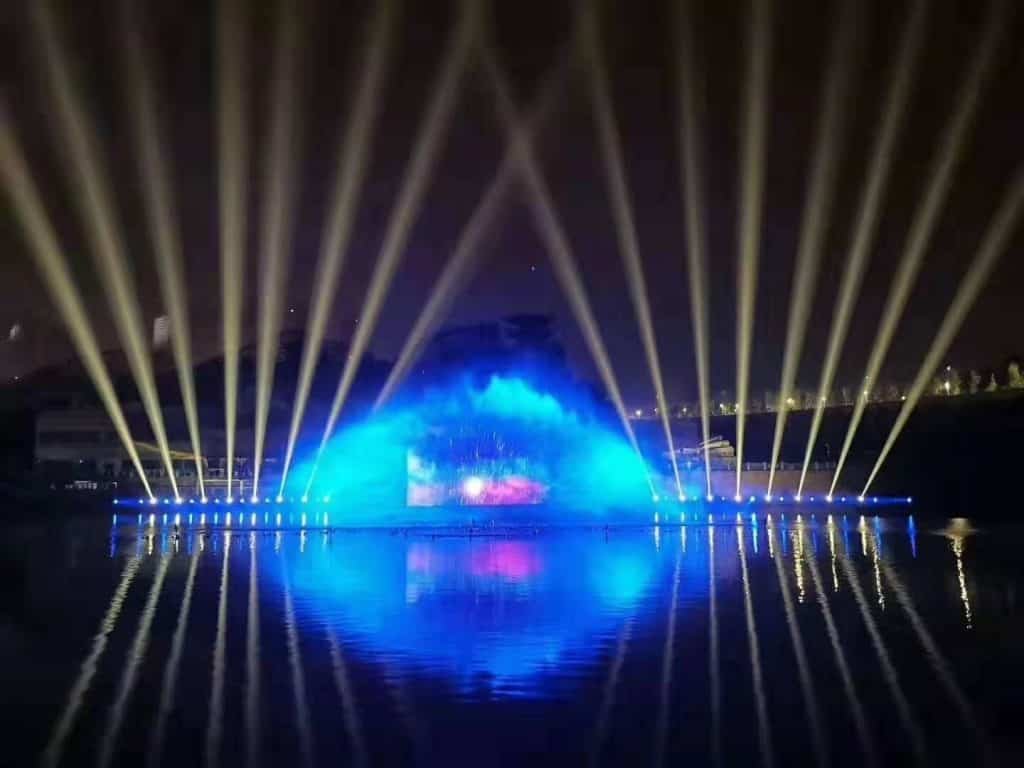

2. IP65 또는 66으로 표시된 실외 무빙 라이트. 실외 환경에서 견딜 수 있도록 더 튼튼한 금속 또는 알루미늄 하우징으로 설계되어 보호 기능이 강화되었습니다. 이제 두바이의 버즈 칼리파와 같은 테마파크와 최고급 건물에서 점점 더 많은 야외 무대 조명을 사용하고 있습니다.

3. 무빙 라이트의 작동 원리

일반적으로 무빙 헤드라이트를 제어하는 방법에는 5가지가 있습니다. 수동, 자동 프로그램 실행, 사운드 활성화, DMX 512 제어 및 무선 코트롤이 있습니다.

수동 제어

가장 간단한 작동 방법입니다. 픽스처의 디스플레이를 통해 움직이는 헤드 라이트를 제어할 수 있습니다.

자동 프로그램 실행

픽스처의 사전 설정 프로그램이 자동으로 재생됩니다. 예를 들어 픽스처에서 색상 변경 모드를 선택하면 모든 색상을 하나씩 자동으로 실행한 다음 모든 프로그램 실행이 끝나면 마지막 색상에서 멈춥니다.

사운드 활성화

이것은 무빙 헤드라이트를 작동하는 또 다른 방법입니다. 마이크를 통해 특정 주파수의 소리 신호를 감지할 수 있으므로 이 기능으로 소리가 감지되면 다른 기능 설정에 따라 무빙 헤드라이트가 시작되거나 모드가 변경됩니다.

DMX 512 제어

DMX 512 제어 모드가 필요하며 전문 조명 디자이너 또는 기술자의 전문가가 필요합니다. DMX512 프로토콜은 DMX 신호 케이블을 통해 조명 데스크나 컨트롤러와 같은 다른 장치에서 무빙 헤드 라이트를 제어할 수 있는 통신 방식입니다. 이러한 유형의 제어 모드에 대한 모든 기능과 프로그램을 설정하려면 전문 무대 조명 시스템에 대한 더 많은 지식이 필요합니다. DMX 512 제어를 사용하면 조명 데스크 또는 소프트웨어를 통해 무대 위 모든 조명의 조명 프로그램을 사전 설정할 수 있습니다.

무선 제어

무선 제어는 사실 DMX 제어를 기반으로 한 고급 방식입니다. 무선 제어를 통해 조명을 제어하는 방식은 모든 DMX 케이블을 없앨 수 있습니다. DMX 송신기와 수신기만 있으면 됩니다. 송신기가 데이터를 수신기로 보내면 수신기가 데이터를 처리합니다. 데이터는 직접 또는 무선 신호를 통해 전송할 수 있는데, 무선 신호는 비용이 더 많이 들지만 특히 중간에 장애물이 있을 때 더 안정적입니다. 무선으로 전송하기 전에 조명에 프로그램을 미리 설정하면 조명을 켤 때 자동으로 실행되도록 할 수 있습니다.

4. 움직이는 조명을 어떻게 유지하나요?

일일 유지 관리

조명 기구는 일반적으로 안개 기계, 헤이저 및 버블 기계와 같은 무대 효과 기계와 함께 사용되기 때문에 이러한 무대 효과 기계는 조명 기구 전체에 안개를 생성할 수 있습니다. 따라서 이 문제를 방지하려면 아래 절차에 따라 매일 유지보수를 수행하세요:

고정 장치를 열려면 케이스 모서리에 있는 나사 4개를 풀고 렌즈와 프레임을 분리하기만 하면 됩니다. 주의: 조명기구를 열기 전에 반드시 전원을 꺼야 합니다.

매일 유지 관리:

1) 전원을 끄고 천으로 조명을 닦아 먼지를 닦아냅니다.

2) 램프, 안정기, 커넥터 등 부품이 나간 곳이 없는지 확인합니다.

3) 모든 램프와 필터는 다 타거나 빛이 약해지면 즉시 교체하세요.

픽스처를 적절한 방법으로 유지 관리하는 것은 시간이 지남에 따라 안전과 성능에 매우 중요하므로 이 가이드라인에 따라 수시로 픽스처를 유지 관리하세요.

일반적인 장애 및 해결 방법

다음은 움직이는 헤드라이트에서 발생할 수 있는 가장 일반적인 몇 가지 문제입니다.

1. Lighting fixture no response – when you turn on power supply and the fixture is not responding. 2) Check if the power connection has been made correctly to the fixture. 2) Check the built-in power supply(transformer) is working properly or not.
2. No reponse to DMX controller – 1)Check the dmx cable signal connection. 2) Make sure the lighting library is patching with the light. 3) Check the display board is working properly or not.
3. 빛이 나오지 않음 - 무빙 헤드 라이트에서 빛이 나오지 않는다면 1)광원, 램프 또는 LED 칩이 타거나 2)점화기(LED 드라이버)가 고장났거나 3)PCB 보드가 고장났을 수 있습니다.
4. 색상 변경이 되지 않음/고보가 제대로 반응하지 않음 - 이 문제의 일반적인 원인은 1)신호가 들어오지 않거나 2)색상/고보 플레이트의 센서 확인, 3)색상/고보 플레이트의 모터 확인 등입니다.
5. 팬/틸트가 제대로 작동하지 않는 경우 1) 모터와 PCB 보드의 연결을 확인하고, 다음 단계로 신호가 들어오는지 여부를 확인합니다; 3) 벨트가 느슨해지지 않았는지 확인합니다.

요컨대, 무빙 헤드에 품질 문제가 발생하면 숙련된 전문가에게 문의하거나 제조업체에 도움을 요청하는 것이 가장 좋습니다. 조명의 외관이 비슷해 보여도 공장마다 소프트웨어가 다릅니다. 문제가 PCB 보드 인 경우 공장에서 제공 한 정품 PCB 보드를 사용해야하며 그렇지 않으면 소프트웨어가 일치하지 않으며 조명을 수정하는 것도 불가능합니다.

5. 구매 시 고려 사항

시중에는 다양한 유형의 무빙 헤드 라이트가 있습니다.

예를 들어, 초보자가 사용할 수 있는 저렴한 조명기구에는 자동 실행 및 사운드 활성화 모드와 같은 기능이 있는 제품이 있으며, 고급 조명기구는 가격이 비싸지만 더 많은 기능이 있고 더 많은 효과를 만들 수 있는 경우가 많습니다. 완벽한 유형의 조명기구는 없으며 조명 디자이너마다 각자의 애플리케이션에 대한 요구 사항이 다릅니다. 무빙 헤드 라이트의 선택은 사용 방법과 예산에 따라 달라집니다.

If you need the fixture only for occasional purposes, buying low cost ones is fine or just rent from a local market; if it’s intended as a professional or main light source in some production , high end lamps with all functions will be good for your choice.

결정을 내리기 전에 신중하게 고려하고 나에게 정말 필요한 기능이 무엇인지 스스로에게 물어보세요. 이 조명기구에 얼마를 지출할 준비가 되었는가? 무빙 헤드라이트에는 어떤 종류의 램프나 전구를 사용할 수 있나요? 그런 다음 거기에서 답을 찾아내어 정보에 입각한 결정을 내리면 장기적으로 더 나은 가치를 얻는 데 도움이 될 것입니다.

If you are new to this, please consult your lighting designer or the person who is in charge of stage equipment before making a purchase decision. You can also refer to relevant product manuals for further guidance on how to use it and maintenance guide so that you could take good care of them properly . It would be awesome if there’s someone who could share their experience with you to help you make the right choice.
