Ángulo de haz vs ángulo de campo: Cálculos de cobertura para accesorios de iluminación escénica

Respuesta rápida: El ángulo de haz mide el cono central entre los puntos donde la intensidad luminosa cae al 50% del máximo. El ángulo de campo mide el cono más amplio en los puntos 10%. Utilice el ángulo completo con la distancia de lanzamiento para calcular su diámetro proyectado, pero no trate ese diámetro como una cobertura uniformemente brillante. Compare la geometría resultante con los datos de lux y la distribución fotométrica del dispositivo.

Para un comprador, la distinción afecta más que la terminología. Cambia el diámetro utilizado en un plan de cobertura, la superposición entre dispositivos y la forma en que se deben comparar dos modelos. Un ángulo citado es útil solo cuando el proveedor identifica lo que representa, la posición óptica o de zoom utilizada y las condiciones fotométricas detrás de él.

¿Qué es el ángulo de haz?

En Definición de ángulo de haz de la Sociedad de Ingeniería en Iluminación es el ángulo entre las dos direcciones donde la intensidad es 50% del máximo, medido en un plano a través de la línea central nominal del haz. Es un ángulo completo incluido, no el ángulo desde el eje óptico hasta un borde. Este último es el ángulo medio utilizado en los cálculos de cobertura.

Este límite de 50% describe la parte central más fuerte de una distribución. Un ángulo de haz pequeño generalmente concentra la luz proyectada en un área más pequeña, lo que puede soportar una mayor iluminancia central y un efecto aéreo más ajustado. No afirma, por sí solo, el flujo luminoso total, la calidad del borde, la uniformidad del color o cuánta luz utilizable existe fuera de ese límite.

Para una salida no simétrica, un ángulo puede ser insuficiente. Los datos fotométricos pueden indicar ángulos de haz horizontales y verticales en dos planos perpendiculares. Un cálculo de diámetro circular único asume simetría rotacional y una superficie objetivo perpendicular al eje óptico.

¿Qué es el ángulo de campo?

En Definición de ángulo de campo de la IES utiliza el mismo principio de medición en los puntos de intensidad del 10% del máximo. Debido a que la intensidad debe caer más antes de alcanzar el 10%, el ángulo de campo es normalmente más ancho que el ángulo de haz para la misma distribución. Representa el campo exterior de menor intensidad, no una apertura física dura o una promesa de una iluminación utilizable de manera uniforme.

El ángulo de campo es importante cuando un lavado debe mezclarse en una cobertura adyacente, cuando el derrame alcanza paisajes o pantallas, y cuando se necesita evaluar un campo de perfil para la uniformidad y el control de bordes. El término no debe confundirse con la apertura mecánica, el diámetro del iris, un “ángulo de spot” de marketing o un rango de zoom cuyo umbral de medición no se indica.

Ángulo de haz vs Ángulo de campo: La diferencia práctica

Regla de adquisición: si una hoja de datos dice solo “ángulo” o “zoom”, pregunte si los valores son ángulo del haz, ángulo de campo u otra medida definida por el fabricante.

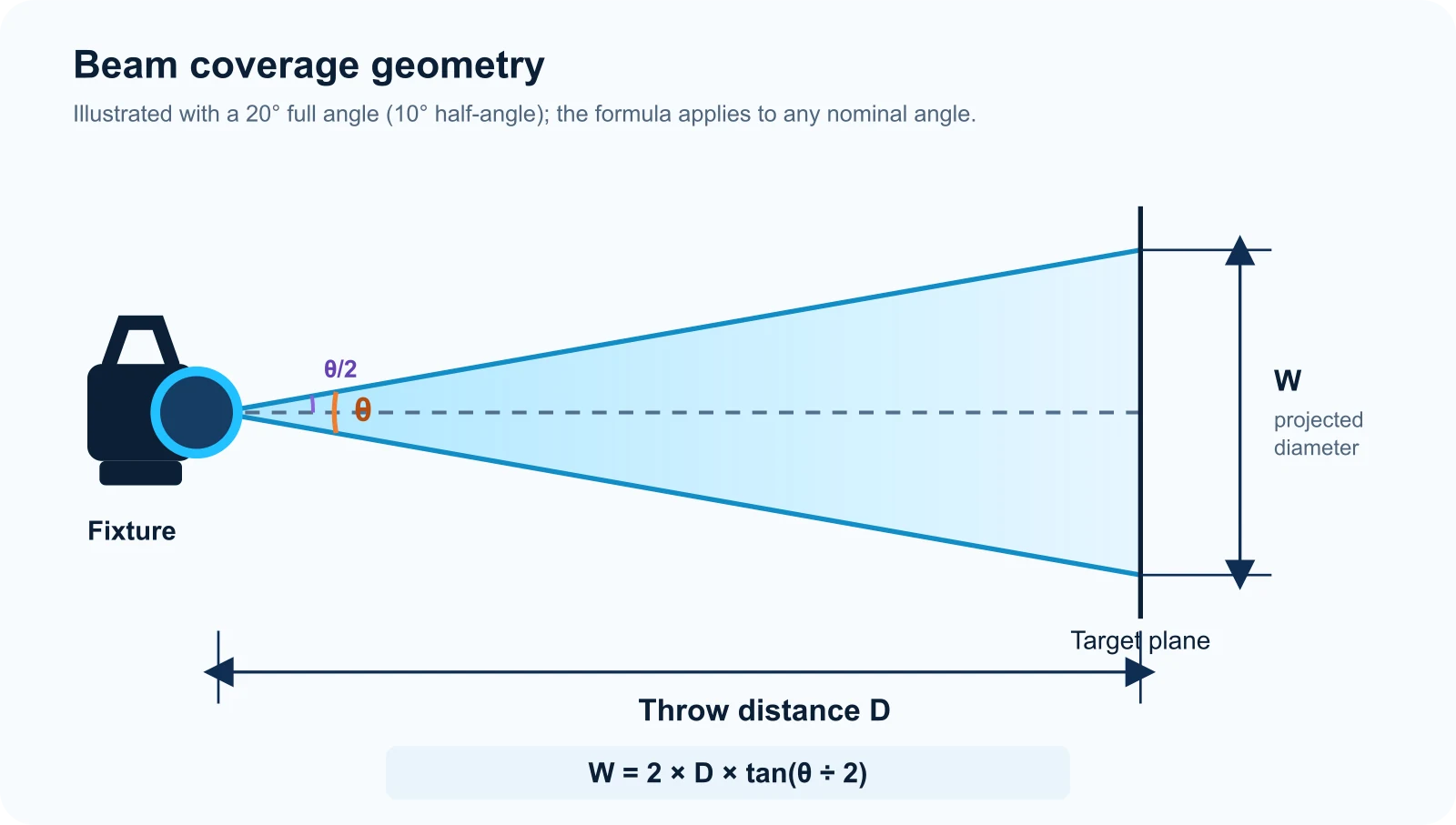

Cómo calcular el diámetro del haz a partir del ángulo del haz y la distancia de proyección

Para un cono simétrico proyectado perpendicularmente a un objetivo plano, use esta relación geométrica:

Diámetro del haz y distancia de proyección utilice la misma unidad de longitud. El ángulo es el ángulo total incluido en grados. Divídalo por dos porque el triángulo rectángulo va desde el eje óptico hasta un borde. Use la misma ecuación con un ángulo de campo verificado cuando necesite el diámetro nominal de campo 10%.

Ejemplo: un haz de 20° a una distancia de proyección de 10 m da 2 × 10 × tangente(10°) = 3.53 m. Si un objetivo está inclinado en relación con el eje óptico, la forma proyectada se convierte en una elipse; este cálculo simple del círculo ya no describe ambos ejes.

Importante: esto es la cobertura geométrica basada en el ángulo nominal, no una predicción de iluminancia o intensidad de borde utilizable. Todo el círculo proyectado no tiene el mismo brillo.

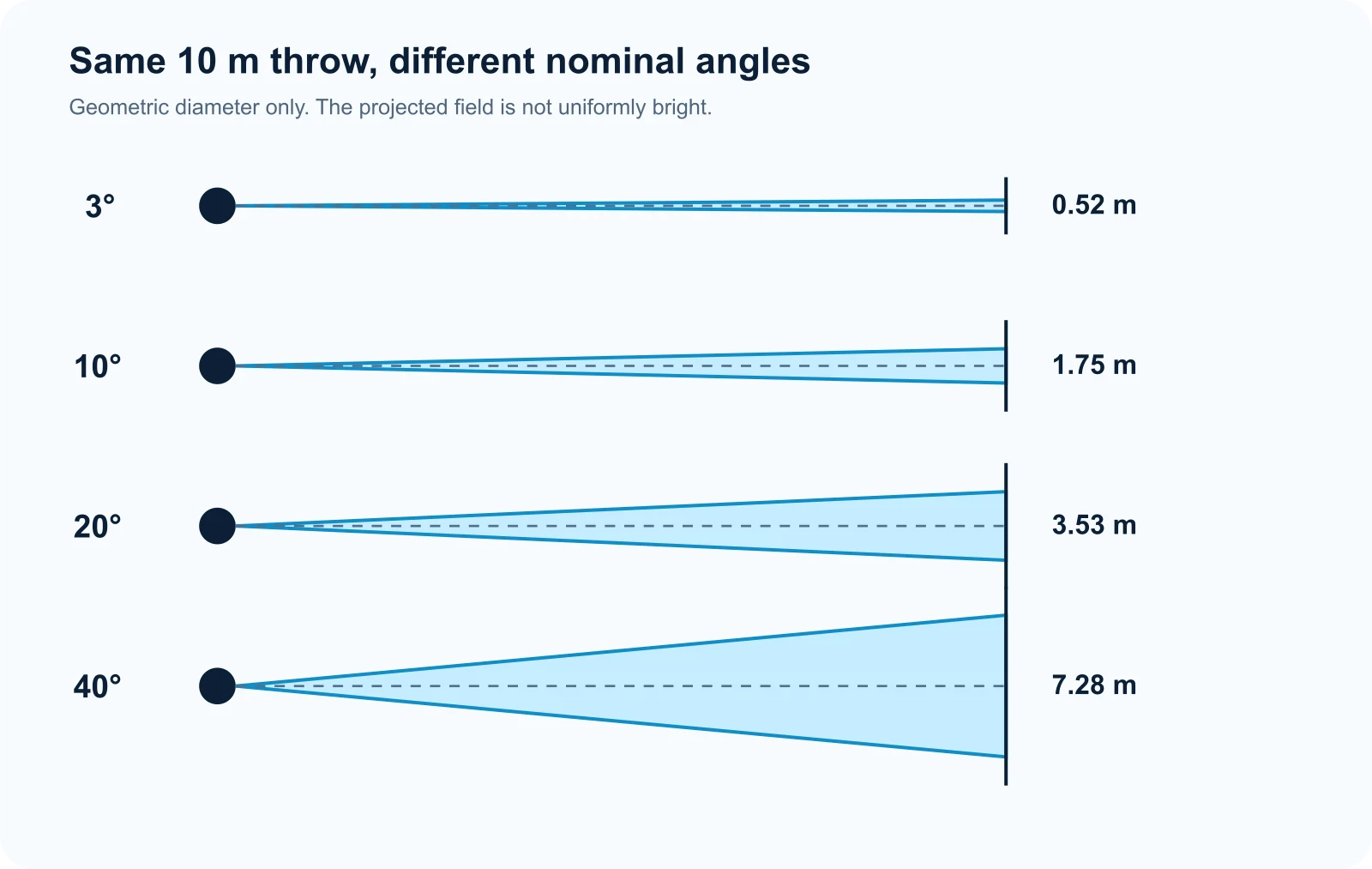

Lo que realmente significan 3°, 10°, 20° y 40° en el escenario

Estos valores no son límites rígidos de categoría de accesorio. Un nombre de Haz, Lavado, Punto o Perfil describe un papel y un conjunto de características, mientras que la distribución real depende de la fuente, reflector, tren de lentes, enfoque, escarcha, calibración de zoom y convención de medición.

Cómo leer un rango de zoom de Cabeza Móvil

Una especificación como 7°–42° indica los ángulos mínimos y máximos publicados. Su simple ratio de zoom óptico es 42 ÷ 7 = 6:1.. En la misma distancia de tiro, el extremo ancho cubre un diámetro mucho mayor. El extremo estrecho generalmente produce una mayor iluminancia en el centro porque la luz está concentrada, pero esto debe ser verificado con datos fotométricos en ambas configuraciones.

El Perfil LED AL600MLS 600W de AOLAIT tanto la página del producto como el manual publican un zoom de 7°–42°. La aplicación del perfil también depende del enfoque, cortinas de enmarcado, uniformidad de campo y calidad de proyección. El Lavado LED AL3740WR 37×40W publica un zoom de 7°–50°; su manual identifica las lecturas fotométricas como medidas en la posición de 7°. Ese calificador es esencial.

En Haz LED AL250LB 250W proporciona un ejemplo diferente: un haz publicado de 2° para un papel estrecho en lugar de un rango de zoom amplio. La categoría del producto y el ángulo juntos ayudan a describir el efecto previsto, pero los compradores aún necesitan evidencia de salida y distribución.

Conflicto de documentos a resolver: la página del producto AL550RX actual separa el modo Haz en 1.6°–22° y el modo Punto en 2.9°–44°. Su manual enlazado indica solo un rango combinado de ángulo de haz de 1.6°–44°. No utilice el rango combinado como si cada modo lo compartiera. Solicite confirmación óptica y fotométrica actual, específica por modo.

Por qué el ángulo del haz y los lux deben ser leídos juntos

Los lux miden la iluminancia en una superficie. Un haz más estrecho puede producir una mayor iluminancia en el centro sin producir más flujo luminoso total, porque el sistema óptico concentra la luz en un área proyectada más pequeña. Por el contrario, una configuración más amplia puede cubrir más área en el escenario mientras reduce los lux en el centro. La potencia no puede reemplazar ninguna de las mediciones: la potencia eléctrica o de fuente no revela la eficiencia óptica, distribución o luz entregada.

Para una fuente puntual ideal medida en el eje, la iluminancia sigue una relación de inverso cuadrado: duplicar la distancia hace que la iluminancia se convierta en aproximadamente un cuarto. Los equipos de escenario reales pueden alejarse del modelo sencillo debido a la geometría de campo cercano, enfoque, zoom, pérdidas de lente, alineación de medición y distribuciones no uniformes. Utiliza la ley como una verificación de razonabilidad, no como un sustituto de la fotometría medida a distancias relevantes.

¿Qué datos fotométricos debe solicitar un comprador?

Una sola declaración como “XX,XXX lux @ 5 m” no es una comparación óptica completa. Pregunta por:

• el ángulo del haz y el ángulo de campo, con los umbrales de medición identificados;
• iluminancia en el centro a distancias definidas;
• los ajustes de zoom, enfoque, escarcha, diafragma, gobo y prisma utilizados;
• la posición blanca, CCT, mezcla de color o posición del círculo cromático;
• curvas de distribución fotométrica o un gráfico de iso-iluminación;
• datos horizontales y verticales para distribuciones asimétricas;
• distancia de prueba, voltaje, condiciones ambientales e instrumento/método;
• estado de funcionamiento de la fuente, calibración y cualquier modo de salida;
• modelo, firmware, estado de la muestra y fecha del informe de prueba.

Estos registros permiten al equipo de compras comparar similar con similar y preparar una prueba de aceptación de muestra significativa. Una guía futura puede abordar cómo leer un informe fotométrico completo de iluminación escénica; esta página mantiene el enfoque en el ángulo, cobertura y selección.

¿Qué especificaciones ópticas son importantes para los aparatos Beam, Wash y Profile?

Si los roles del accesorio aún se están definiendo, utilice la guía de Wash vs Spot de cabezales móviles, el Guía de ópticas de cabezal móvil Beam y el Guía de comprador de cabezal móvil perfilado antes de comparar modelos.

Preguntas que hacer a un proveedor de iluminación escénica antes de comprar

1. ¿Es el ángulo publicado un ángulo de haz, un ángulo de campo u otra medida?
2. ¿Es el ángulo total incluido y es la salida simétrica?
3. ¿Qué lux centro se midió a 5 m, 10 m o la distancia real del proyecto?
4. ¿En qué configuraciones de zoom, enfoque, color y efectos se midió el lux?
5. ¿Puede proporcionar el gráfico fotométrico actual o el informe de prueba?
6. ¿Qué tan uniforme es el color y la iluminancia en el campo?
7. ¿Cuáles son los límites medidos y utilizables del rango de zoom?
8. ¿Se miden y documentan por separado los modos Beam, Spot y Wash?
9. ¿Se puede probar una muestra contra los criterios acordados de cobertura e iluminancia?

Preguntas Frecuentes

¿Cuál es la diferencia entre el ángulo de haz y el ángulo de campo?

El ángulo del haz utiliza los puntos de intensidad máxima 50%. El ángulo de campo utiliza los puntos más amplios 10%. Ambos son ángulos completos a través de la línea central del haz nominal.

¿Cómo calculo el diámetro del haz a partir del ángulo del haz?

Utilice diámetro = 2 × distancia de proyección × tan(ángulo completo ÷ 2). Mantenga la distancia y el diámetro en la misma unidad.

¿Un haz más estrecho siempre se ve más brillante?

No siempre. Una distribución más estrecha puede aumentar la iluminancia central al concentrar la luz, pero la salida de la fuente, la eficiencia óptica, la neblina, el estado del color y las condiciones de visualización también afectan la apariencia.

¿Qué ángulo de haz es el mejor para una cabeza móvil?

No hay un ángulo universalmente mejor. Seleccione según el tamaño del objetivo, la distancia de proyección, el papel visual, la iluminancia requerida y la distribución medida del dispositivo.

¿Cómo afecta la distancia de proyección al tamaño del haz?

Para un ángulo fijo, el diámetro geométrico crece en proporción directa a la distancia de proyección. Duplicar la proyección duplica el diámetro calculado.

¿Es el rango de zoom lo mismo que el ángulo del haz?

No. El rango de zoom describe los ajustes ópticos disponibles desde el mínimo hasta el máximo. El proveedor debe indicar si esos puntos finales son ángulos del haz, ángulos de campo u otra convención.

¿Por qué deberían los compradores solicitar un informe fotométrico?

Conecta los ángulos nominales y las reclamaciones de lux a la distribución, la distancia, los ajustes y las condiciones de prueba, haciendo que la comparación entre modelos y la aceptación de muestras sean más defendibles.

Referencias técnicas: Ángulo del haz IES, Ángulo de campo IES y Intensidad en el centro del haz IES.. Los ejemplos de productos enlazan a las páginas actuales de AOLAIT; confirme el modelo seleccionado y la revisión del documento antes de realizar un pedido.
