Guía de control de iluminación escénica
¿Qué es RDM en la iluminación escénica? Direccionamiento DMX, monitoreo y limitaciones
Una guía práctica de Gestión de Dispositivos Remotos para empresas de alquiler, teatros, integradores y compradores de iluminación profesional.
¿Qué significa RDM en la iluminación escénica?
RDM es Gestión de Dispositivos Remotos, estandarizado como ANSI E1.20. La revisión publicada actual de ESTA es ANSI E1.20-2025. Define la comunicación bidireccional entre un controlador RDM y uno o más respondedores RDM a través de un enlace de datos DMX512. Un respondedores puede ser una cabeza móvil, atenuador, divisor o otro dispositivo compatible.
El DMX512 básico envía niveles de canal actualizados continuamente desde un controlador a las luminarias. RDM añade transacciones de gestión estructuradas entre esos paquetes DMX. Esa distinción es importante: paneo, inclinación, intensidad y color aún pertenecen al control normal de espectáculos DMX; el descubrimiento, identificación, configuración e información de estado soportada pertenecen a RDM.
Si necesitas la base primero, lee la guía de AOLAIT sobre cómo funciona el control de iluminación DMX512.. Este artículo se centra únicamente en la capa de gestión que RDM añade.
RDM vs DMX512: ¿cuál es la diferencia?
| Pregunta del comprador | DMX512 | RDM / ANSI E1.20 |
|---|---|---|
| Dirección de comunicación | Controlador a luminarias | Solicitudes del controlador; respuestas de los respondedores |
| Propósito principal | Control de espectáculo en tiempo real | Gestión de dispositivos e informes soportados |
| Control de luminarias | Envía valores de canal para intensidad, movimiento, color y efectos | No reemplaza el flujo de control DMX normal |
| Descubrimiento | Sin respuesta estándar de las luminarias | El controlador puede descubrir respondedores compatibles |
| Dirección DMX remota | Normalmente configurado en el accesorio o por otro método específico del proveedor | Se puede establecer la dirección de inicio DMX cuando el controlador y el respondedor admiten el parámetro relevante |
| Información del dispositivo | No devuelto por DMX básico | Puede leer la identidad implementada y la información del dispositivo |
| Estado y monitoreo | Sin ruta de retorno en DMX básico | Disponible solo para estado, sensores y PIDs implementados por el respondedor |
| Relación de cableado | Utiliza un enlace de datos DMX512 | Comparte un enlace DMX512 compatible; toda la ruta de señal debe pasar RDM correctamente |
| Compatibilidad | Controlador y dispositivos compatibles con DMX | Controlador compatible con RDM, respondedores y equipo de distribución compatible |
¿Cómo funciona la comunicación RDM?
Un sistema RDM tiene un controlador activo en un enlace y uno o más respondedores. Cada respondedor tiene un identificador único, o UID.. Durante el descubrimiento, el controlador encuentra los UIDs en la línea sin requerir que un operador camine hasta cada dispositivo.
- Descubrir: el controlador busca respondedores RDM en el enlace.
- Identificar: los dispositivos descubiertos se distinguen por UID e información de dispositivo disponible.
- Interrogar: el controlador utiliza identificadores de parámetro compatibles, o PIDs, para solicitar información.
- Leer: a OBTENER el comando solicita un valor implementado, como la dirección de inicio actual.
- Cambio: a ESTABLECER el comando pide a un respondedor que cambie un parámetro soportado; el respondedor devuelve un acuse de recibo o una respuesta de error.
- Continuar control: los niveles DMX ordinarios continúan llevando el espectáculo.
El protocolo define el método de transacción, pero no hace que cada parámetro opcional esté disponible en cada producto. El Guía del Protocolo RDM aconseja específicamente a los usuarios que verifiquen qué funciones implementa su equipo.
¿Qué puede hacer realmente RDM?
Dirección DMX remota
Leer y, cuando se implemente, establecer la dirección de inicio DMX de un respondedor desde el controlador.
Descubrimiento e identificación de dispositivos
Construir un inventario de UIDs respondedores y distinguir los accesorios sin depender solo de etiquetas físicas.
Leer información del dispositivo
Recuperar información implementada como identidad de modelo, versión de software, huella DMX o personalidad actual.
Monitorear datos de estado soportados
Leer mensajes de estado o valores de sensores solo cuando el accesorio contenga el sensor relevante y exponga el PID correspondiente.
Configurar parámetros soportados
Cambiar configuraciones implementadas como una dirección de inicio o personalidad. La interfaz del controlador y el respondedor determinan qué se expone.
Mantenimiento de soporte
Utilice la identificación, el estado y los diagnósticos implementados para acotar una falla antes de la inspección física.
Regla de adquisición: “RDM compatible” confirma la compatibilidad del protocolo, no una lista de características universal. Solicite la matriz de PID soportada o de funciones de gestión cuando esos detalles sean importantes para la puesta en marcha o el servicio de flota.
¿Puede cambiar una dirección DMX sin acceder al dispositivo?
Sí, no se requiere acceso físico al menú del dispositivo cuando está encendido, conectado a través de una ruta de señal compatible con RDM y emparejado con un controlador que soporta cambios de dirección de inicio remoto. El controlador descubre el respondedor, el técnico selecciona el UID correcto y un comando SET soportado escribe la nueva dirección de inicio DMX.
Pero “sin acceder al dispositivo” no significa “sin energía”. Un dispositivo sin energía no puede recibir la solicitud ni devolver un acuse de recibo. Debe tener energía eléctrica y conectividad de red. RDM puede eliminar la necesidad de subir a un menú en una estrutura; no puede comunicarse con un dispositivo desconectado o sin energía.
Después de cambiar una dirección, verifique el parche y la respuesta bajo control DMX normal. Un cambio de gestión exitoso no previene rangos de canales superpuestos o una selección de personalidad incorrecta en otra parte del sistema.
¿Qué equipo se requiere para RDM?
- Un controlador con capacidad RDM: una consola, aplicación e interfaz, gateway o herramienta de prueba que puede descubrir y gestionar respondedores.
- Fijos compatibles con RDM: El soporte de DMX por sí solo no es evidencia de soporte RDM.
- Un camino de señal compatible: cada divisor, repetidor, optoaislador, enlace inalámbrico o nodo en la ruta debe pasar o actuar como proxy para RDM según lo requiera el diseño.
- Infraestructura DMX correcta: utilizar cable de datos adecuado, cableado de conector correcto y prácticas de terminación. RDM no repara una línea DMX marginal.
- Documentación: confirmar las funciones, PIDs, personalidades y cualquier flujo de trabajo específico del controlador antes de la puesta en marcha.
Un divisor unidireccional legado puede pasar niveles de DMX pero bloquear el tráfico de retorno, por lo que los fijos parecen controlables mientras permanecen invisibles para RDM. Verifique la documentación del producto específico en lugar de asumir que cada dispositivo etiquetado como “DMX” admite un camino bidireccional.
Limitaciones de RDM que los compradores deben entender
- No todos los fijos DMX admiten RDM. La compatibilidad DMX512 y la compatibilidad RDM son líneas de especificación separadas.
- Los parámetros admitidos varían. Un responding puede admitir descubrimiento y direccionamiento, pero no los datos de sensor, estado o configuración que su flujo de trabajo espera.
- Los controladores exponen diferentes conjuntos de funciones. Un parámetro implementado por un fijo es útil solo si el controlador puede presentarlo o enviarlo correctamente.
- RDM es gestión, no programación de espectáculos. Utilice DMX512, Art-Net, sACN o la arquitectura de control del sistema para datos de cue normales.
- La temperatura no está garantizada. La monitorización de la temperatura requiere un sensor implementado y PIDs de sensor compatibles.
- La carga de firmware no está implícita en el soporte básico de RDM. ESTA publicó el ANSI E1.37-4 en 2026 para el control de transferencia de archivos con capacidades de carga de firmware, pero ambos extremos deben implementar la característica y el flujo de trabajo relevantes.
- El diseño de la red sigue siendo importante. El cableado, la terminación, los divisores, el equipo inalámbrico y las puertas de enlace pueden determinar si la ruta de retorno funciona de manera confiable.
¿Cuándo es más útil el RDM?
Flotas de gira y alquiler
Descubrir dispositivos, confirmar identidades y ajustar direcciones durante cambios en los diseños de configuraciones.
Instalaciones teatrales
Gestionar configuraciones compatibles en equipos cuyos displays locales están muy por encima del escenario o dentro de posiciones fijas.
Instalaciones al aire libre y con clasificación IP
Reducir el acceso innecesario a equipos elevados o expuestos a la intemperie mientras se mantienen los horarios de inspección normales.
Grandes sistemas de escenario
Utilizar descubrimiento basado en UID para distinguir muchos respondedores y validar cambios de conexión de manera más sistemática.
Integración del sistema
Comisionar dispositivos compatibles, registrar información implementada y solucionarlo en la ruta de gestión.
El RDM puede reducir el acceso repetitivo a menús, pero no elimina el acceso seguro al equipo, la inspección visual, los registros de mantenimiento o el juicio del técnico.
Cabezas móviles compatibles con RDM: lo que los compradores deben verificar
No te detengas en una sola línea de “RDM” en una página de producto. Para una flota de alquiler, un teatro o un proyecto de integración, compara:
- soporte explícito de RDM en el manual o especificación actual
- funciones de gestión o PIDs compatibles, donde esté documentado
- personalidades DMX y huellas de canal
- soporte para dirección de inicio remota y personalidades
- comportamiento de pantalla y menú local
- método de gestión de firmware
- datos de error, estado y sensor implementados
- compatibilidad con divisores, puertas de enlace y el controlador previsto
- calidad del manual y control de versiones
También verifique el tipo de accesorio antes de comparar características. Un haz de lanzamiento largo, un lavado con zoom y un perfil de enmarcado resuelven diferentes tareas ópticas. AOLAIT’s cabezas móviles de haz, cabezas móviles de lavado y hidrópticos híbridos de haz y punto proporcionan puntos de partida útiles, pero el soporte RDM aún debe confirmarse modelo por modelo.
Verificado en las páginas de productos actuales de AOLAIT
cabezas móviles de AOLAIT con soporte RDM documentado
Los modelos a continuación fueron seleccionados solo donde la especificación del producto en vivo indica explícitamente el soporte RDM. Las páginas publicadas no proporcionan una matriz PID completa, así que confirme las funciones de gestión exactas necesarias para su controlador y proyecto antes de realizar un pedido.

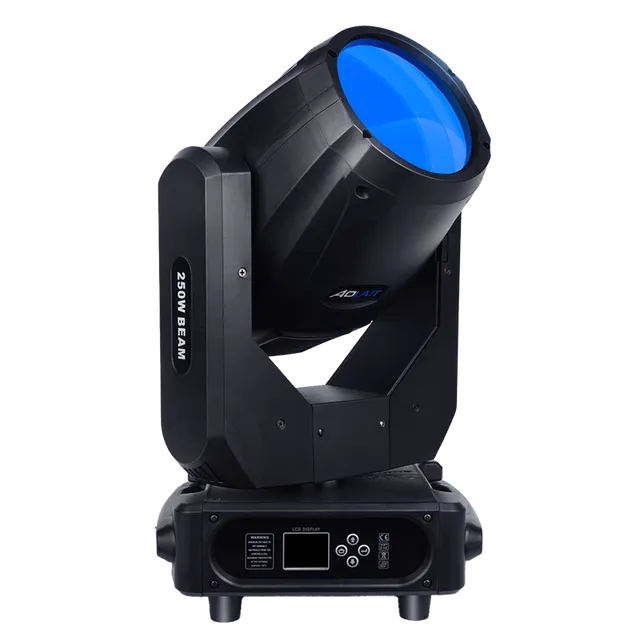

AL250RX 250W LED Beam Spot Wash
Cabeza móvil híbrida con un rango de haz publicado de 6° a 26° y un rango de punto de 10° a 37°. Su especificación enumera el soporte RDM.

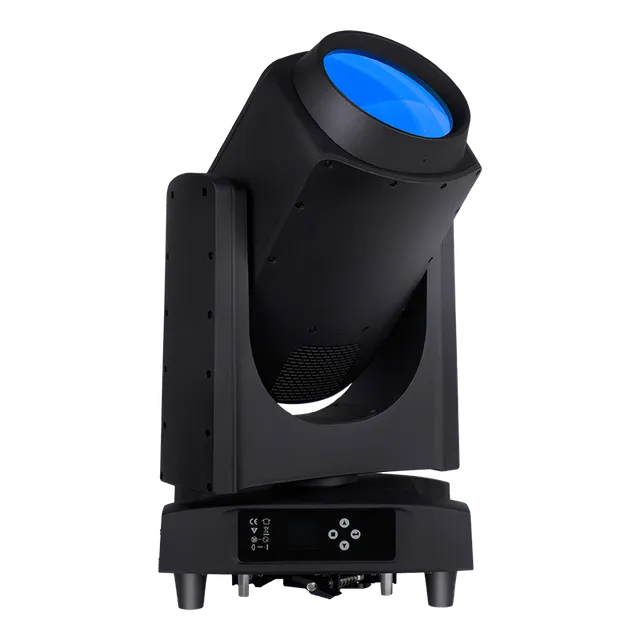

ALP260B 260W Laser Beam IP
Foco de haz orientado a exteriores con una lente de 165 mm, gobos fijos y prismas duales. La especificación de control indica DMX512 y RDM.

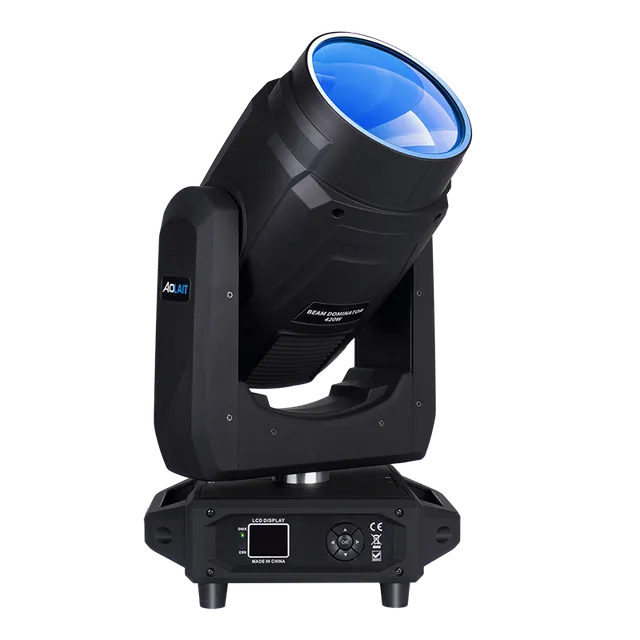

AL420B 420W Beam Dominator
Cabeza móvil de haz con una publicación de 0° a 4° de haz, múltiples efectos de prisma y un modo de control RDM.

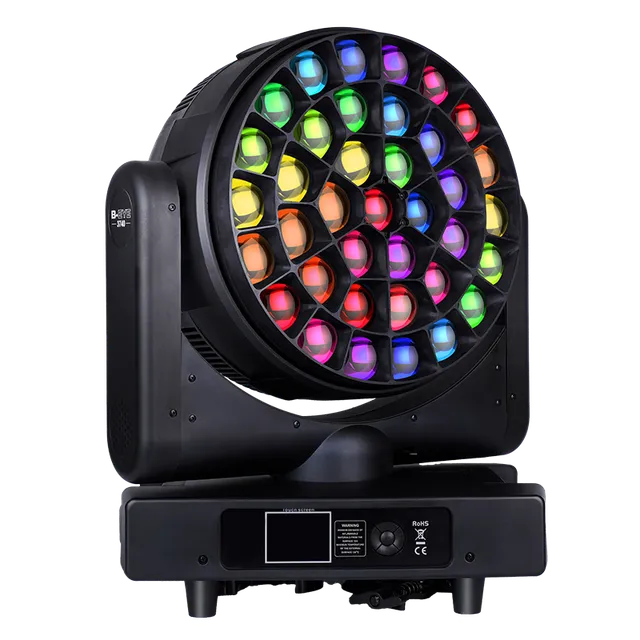

AL3740WR 37×40W RGBW Wash
Cabeza móvil de lavado IP65 con un rango óptico publicado de 2° a 60°, control CTO y soporte de protocolo RDM.

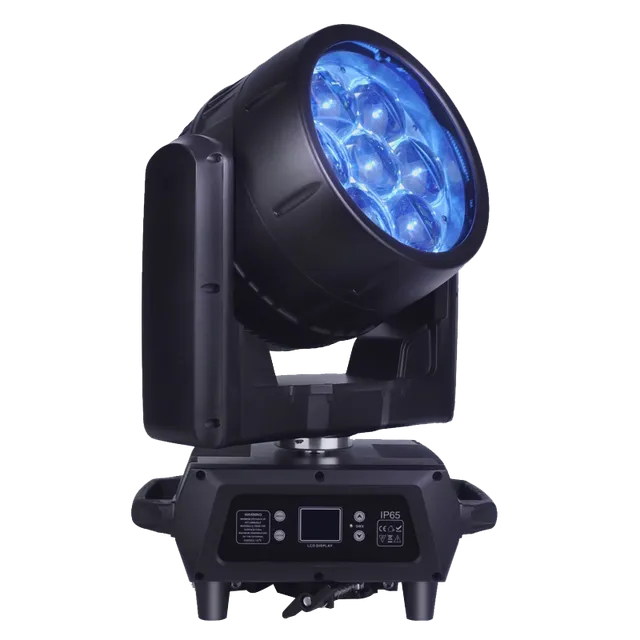

AL0760WP 7×60W Bee Eye Wash
Lavado IP65 RGBW con un zoom motorizado publicado de 7° a 45°. La página del producto lista DMX512, RDM y Art-Net opcional.
Preguntas frecuentes sobre iluminación escénica RDM
¿Qué es RDM en la iluminación escénica?
RDM es Gestión de Dispositivos Remotos, el protocolo ANSI E1.20 para comunicación de gestión bidireccional a través de un enlace DMX512 compatible. Soporta descubrimiento, identificación y funciones de configuración o estado implementadas.
¿Cuál es la diferencia entre RDM y DMX512?
DMX512 transporta niveles de control de espectáculo unidireccionales desde un controlador a los fixtures. RDM añade mensajes de gestión solicitados por el controlador y devueltos por el respondedor mientras el control DMX normal continúa.
¿Puede RDM cambiar la dirección DMX de un fixture de forma remota?
Sí, cuando el fixture alimentado, el controlador y el camino de señal completo soportan RDM y el parámetro de dirección inicial relevante. Seleccione el fixture por su identidad descubierta y verifique el nuevo parche después del cambio.
¿Funciona RDM sobre cables DMX estándar?
RDM está diseñado para operar en un enlace de datos DMX512 compatible. Utilice cable DMX adecuado y terminación, y asegúrese de que cada divisor, repetidor, enlace inalámbrico o nodo en el camino soporte la comunicación bidireccional requerida.
¿Todos los fixtures DMX soportan RDM?
No. Un fixture puede aceptar DMX512 sin implementar RDM. Busque una declaración RDM explícita en la especificación o manual del producto actual.
¿Puede RDM monitorear la temperatura del fixture?
Solo cuando el fixture tiene un sensor aplicable e implementa el parámetro de sensor requerido, y el controlador puede mostrarlo. El soporte de RDM por sí solo no garantiza el reporte de temperatura.
¿Puede RDM actualizar el firmware del fixture?
No de forma automática. La transferencia de firmware requiere implementaciones de controlador y respondedor compatibles del flujo de trabajo aplicable; el soporte básico de RDM por sí solo no garantiza una actualización de firmware.
¿Funciona RDM si el dispositivo no tiene energía?
No. El respondedor debe estar alimentado y conectado para poder recibir una solicitud y enviar una respuesta. RDM evita el acceso físico al menú; no configura un dispositivo sin energía.
