BSW vs BSWF Cabezas Móviles: ¿Cuándo necesitas enmarcar?

Evalúa los obturadores de enmarcado cuando un proyecto necesita límites de iluminación definidos o menos luz directa que se derrame sobre pantallas y escenarios cercanos. Una cabeza móvil estándar de haz–punto–lavado puede ser suficiente para haces aéreos, efectos de gobo y cobertura más amplia sin bordes precisos. La decisión de compra depende de las tareas asignadas al dispositivo y su rendimiento óptico desde la posición de montaje planificada. Ni el nombre del producto ni su vatios establecen si puede producir el campo que tu proyecto necesita.

¿Cuál es la diferencia entre BSW y BSWF?

BSW generalmente significa Haz, Punto y Lavado.. En este artículo, BSWF significa una configuración que añade Enmarcado a esas funciones. Los fabricantes no utilizan estas abreviaturas de manera consistente: la letra F por sí sola no es prueba de un sistema de enmarcado. Verifica el mecanismo y el manual reales.

Del mismo modo, un producto llamado “Perfil” no entrega automáticamente cada modo BSW. Compara su rango de haz útil, proyección y rendimiento de lavado por separado.

El enmarcado añade una capacidad específica. No hace que un dispositivo sea mejor en cada tarea, y no todos los modelos BSW estándar comparten el mismo conjunto de características.

¿Qué aportan realmente los obturadores de enmarcado?

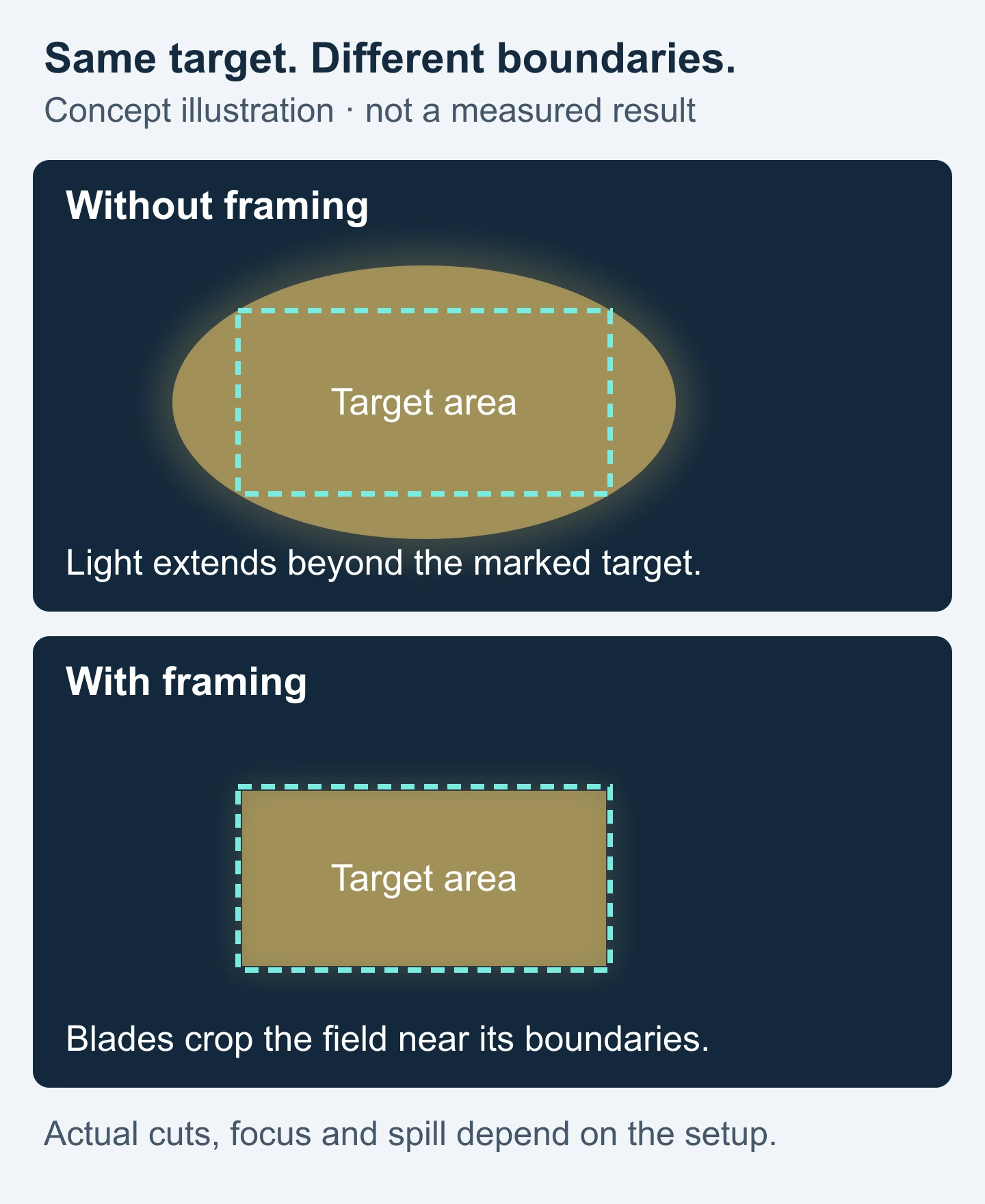

Las palas de enmarcado entran en el campo óptico para bloquear porciones selectas de luz. Ajustar sus posiciones y sus ángulos donde se soporte, cambia el límite proyectado. Un módulo giratorio puede cambiar la orientación de la forma combinada. La guía de tipo de iluminación de ETC describe los obturadores como herramientas de modelado de haz, distintas de la proyección de iris y patrones.

Las tareas útiles incluyen iluminar un atril o área de presentador mientras se limita la luz directa en una pantalla adyacente, contener luz en un panel escénico o exhibición, y recordar áreas posicionadas y moldeadas de manera diferente a través de las señales.

El resultado depende de la posición de montaje, el ángulo de proyección, el zoom, el enfoque y la mecánica de las cuchillas. Un lanzamiento oblicuo puede hacer que el objetivo sea difícil de cubrir y recortar simultáneamente. El encuadre no puede prometer un rectángulo perfecto desde cada ángulo, eliminar todos los derrames o reflejos, o mantener cada borde de la cuchilla igualmente afilado al mismo tiempo. ETC’s explicación de ópticas de encuadre describe por qué la colocación del plano del obturador afecta el enfoque.

Estos son límites de iluminación programados. Los obturadores de encuadre no rastrean automáticamente a una persona que se mueve fuera de ellos.

¿Cuándo es suficiente un cabezal móvil BSW estándar?

Comience con los trabajos asignados al equipo. Un BSW estándar puede ser suficiente cuando el breve requiere:

• Rayos aéreos y efectos de prisma: el interés visual principal está en el aire, sin un área definida en la escenografía.
• Gobos y texturas: los patrones animan un fondo sin necesidad de cortes independientes a lo largo de sus bordes.
• Escenas de color amplio: la cobertura es importante, mientras que un límite rectangular preciso no lo es.
• Efectos adicionales: las luces frontales existentes ya manejan a los presentadores y la protección de la pantalla.

Verifique la configuración real del gobo, prisma y color del modelo. También evalúe la cobertura de lavado y la uniformidad a la distancia requerida: no se debe asumir que el escarchado o el zoom amplio de un híbrido reemplace un dispositivo de lavado dedicado.

Para una flota de alquiler, separe trabajos recurrentes de excepciones ocasionales. Un paquete de efectos BSW más dispositivos de marco seleccionados puede encajar mejor en la mezcla de reservas que requerir obturadores en cada unidad.

¿Cuándo vale la pena especificar el enmarcado?

Especifique el enmarcado cuando los límites ajustables resuelvan una necesidad de producción repetida. Use la escena, la geometría de montaje y la lista de cues para decidir cuántos dispositivos necesitan esa capacidad.

Una etiqueta de teatro no significa que cada accesorio necesite enmarcado. Por el contrario, una señal sensible a la pantalla puede justificarlo en un espectáculo orientado a efectos. Cuando el enfoque se mantiene fijo, comparar un proyector LED estático; el movimiento remoto puede agregar poco valor.

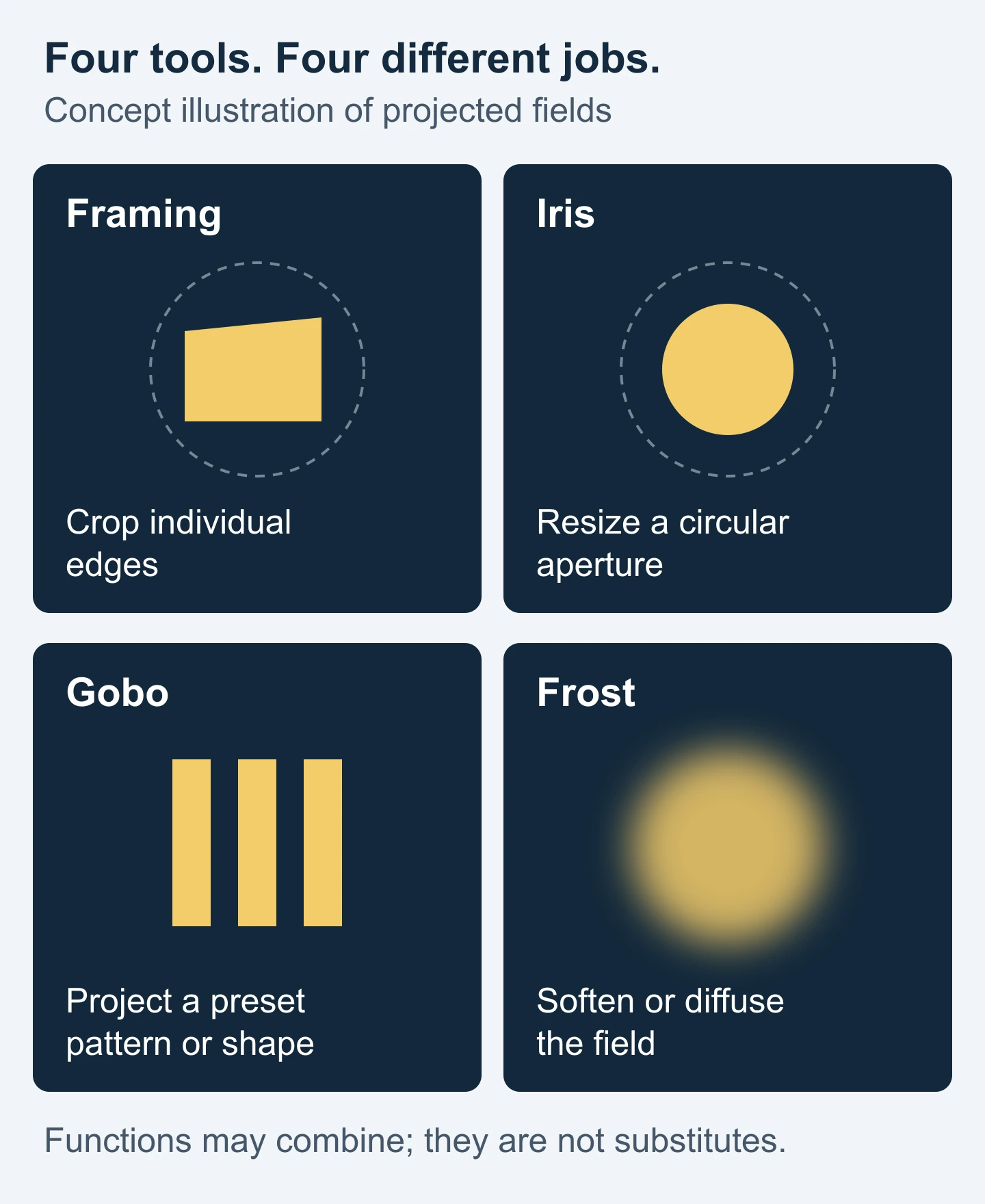

Cortinas de enmarcado vs Diafragma, Gobos y Escarcha

Estas herramientas cambian diferentes aspectos del campo proyectado. Verifique cuáles están presentes y si la combinación requerida sigue siendo utilizable en su zoom y enfoque elegidos.

Un gobo rectangular puede adaptarse a una forma fija específica, pero no es un sustituto completo para persianas ajustables. La escarcha puede suavizar un aspecto enmarcado; verifique el derrame resultante. ETC documenta la difusión y el enmarcado como funciones distintas en su visión general de tecnología óptica.

¿Qué deben comprobar los compradores en una cabeza móvil de enmarcado?

Convertir “cabeza móvil con persianas de enmarcado” en un requisito corto y verificable:

• Cuchillas y desplazamiento físicos: confirmar el número de cuchillas, el rango de inserción y el movimiento independiente. “Cuatro cuchillas” no establece que cada cuchilla pueda atravesar todo el campo o cerrarlo por completo. Los conteos de motor o atributo DMX no son conteos de cuchillas.
• Ángulo de la cuchilla versus rotación del módulo: la inclinación de una cuchilla cambia un límite; la rotación del módulo cambia la orientación de la forma combinada. Identifique a qué se refiere cada figura de rotación publicada. No transfiera una especificación de ±60° o ±90° entre modelos.
• Zoom y enfoque útiles: pruebe los cortes en los ajustes de zoom que su trabajo necesita, incluidas combinaciones con gobos o escarcha. Evalúe la cobertura dentro del objetivo, la apariencia de los bordes y el rendimiento útil restante en conjunto.
• Geometría de instalación: estblezca si el dispositivo puede cubrir y recortar el objetivo desde su altura y ángulo reales. Una demostración de frente es insuficiente para una instalación oblicua.
• Señales y consistencia: recuerde posiciones y cortes repetidamente, inspeccione transiciones y compare múltiples unidades siempre que sea posible. Decida si la remodelación visible durante una señal es aceptable.
• Control: obtenga el modo DMX y la tabla correspondientes, verifique la biblioteca de dispositivos de la consola y ejercite los controles de cuchilla, rotación, zoom y enfoque. Nombres similares no garantizan un parche idéntico.
• Requisitos de operación: compare el ruido en posiciones de audiencia o micrófono relevantes, peso, salida utilizable y acceso para mantenimiento. Solicite información sobre el servicio y repuestos específicos del modelo.

Utiliza el Guía técnica del cabezal móvil de perfil para verificaciones ópticas y operativas más amplias. Los requisitos de color son una decisión separada que se aborda en Luces de cabezal móvil CMY vs CTO.

Una breve prueba de muestra antes de realizar el pedido

Esta es una prueba de selección sugerida, no un informe de prueba AOLAIT ni un estándar de aprobación universal. Acordar la cobertura requerida, la calidad del borde y el derrame aceptable antes de probar la muestra.

1. Recrear la geometría. Utilice la distancia de lanzamiento esperada, la posición de montaje y las dimensiones del objetivo. Marque las áreas cercanas que deberían recibir menos luz.
2. Enmarque un rectángulo marcado. Apunte y haga zoom para cubrir el objetivo, luego ajuste las aspas y el enfoque. Registre cualquier compromiso entre la cobertura y la calidad de los bordes.
3. Inspeccione el resultado. Observe la iluminación dentro del objetivo, todos los bordes y el derrame fuera de él. Incluya el material de pantalla o escenográfico real o equivalente donde sea relevante.
4. Repita las cues planificadas. Cambie el zoom, la posición y la forma a través de cues representativas, luego regrese al aspecto inicial. Compare unidades si están disponibles.
5. Guarde las pruebas. Registre el modelo, el modo de control, la configuración y las observaciones, con fotografías si son útiles. Mantenga la exposición de la cámara consistente al comparar imágenes.

El registro puede ser una simple lista de verificación del proyecto. El objetivo es establecer la idoneidad antes de realizar un pedido.

Compare las opciones de AOLAIT BSW y Framing

Use estos modelos para comparar prioridades funcionales, luego evalúe la configuración en función de los requisitos de su proyecto. El AL600MLS se incluye como un ejemplo de encuadre, en lugar de como confirmación de un conjunto completo de características BSWF.

Lea el manual ALE600BSW y manual AL600MLS, luego confirme la configuración y la tabla DMX para la versión cotizada. La designación de perfil de AL600MLS no es evidencia de un rendimiento BSW idéntico.

Continuar con cabezas móviles híbridas AOLAIT Beam Spot Wash o Perfil y cabezas móviles de enmarcado, de acuerdo con las tareas que requiere su proyecto.

Preguntas Frecuentes

¿Incluye cada cabeza móvil híbrida encuadre?

No. “Híbrido” puede describir funciones combinadas de haz, punto y lavado. Verifique los obturadores físicos y sus controles en la documentación del modelo exacto.

¿Es BSWF lo mismo que una cabeza móvil de perfil?

No necesariamente. BSWF significa haz, punto, lavado y encuadre en este artículo. Los nombres de perfil no establecen capacidades equivalentes de haz o lavado.

¿Puede un iris o gobo reemplazar obturadores de encuadre?

Pueden resolver tareas específicas de forma circular o forma predeterminada. No proporcionan los mismos ajustes de límite independientes que las hojas de encuadre.

¿Necesito encuadre para efectos de haz aéreo?

Por lo general, no solo para efectos aéreos. Incluya el encuadre cuando otras pistas requieran cortes controlados en las áreas de los artistas, la escenografía o las pantallas.

¿Qué información debo proporcionar para una recomendación?

Envíe la solicitud, la cantidad, el país receptor, la distancia de lanzamiento, las dimensiones del objetivo y las áreas a evitar. Un modelo seleccionado es opcional.
