Was ist DMX512 Lichtsteuerung?

DMX512 ist das Steuerprotokoll, das einem Lichtpult ermöglicht, die Anschlusskanäle der Leuchten anzusprechen und eine Show zu koordinieren. Lernen Sie die Adressierung, Universen, Kanäle, Abschluss und Profile kennen, bevor Sie DMX-fähige Bühnenbeleuchtung angeben.

Wählen Sie DMX-fähige Leuchten oder Projektberatung anfordern.

🔍 Was ist DMX?

DMX steht für Digitaler Multiplexund DMX512 ist der Protokollname, der durch USITT (United States Institute for Theatre Technology) im Jahr 1986. Es ermöglicht die Kommunikation zwischen einem Steuergerät (Konsole oder Software) und Beleuchtungs- oder Effektgeräten.

Die wichtigsten Daten des DMX512:

• 512 Steuerkanäle pro Universum
• Die Bildwiederholfrequenz variiert mit der Paketzeit und den Einstellungen des Controllers.
• Standard-Signal: RS-485
• Bis zu 32 Empfängereinheitlasten pro Leitung; folgen Sie den Gerätegrenzen.

Die grundlegende DMX512-Steuerung ist einseitig: Der Controller sendet Kanalwerte entlang der Leitung, und jedes angeschlossene Gerät empfängt den Stream. Jedes Gerät verwendet seine Startadresse und den ausgewählten Kanalmodus den relevanten Bereich zu lesen. RDM fügt ein bidirektionales Gerätemanagement hinzu, wenn der Controller, die Leuchten und die Verteilungsausrüstung dies unterstützen. Für die Remote-Geräteerkennung, Änderungen der DMX-Startadresse und unterstützte Statusberichte siehe unser detailliertes Handbuch zu RDM in der Bühnenbeleuchtung.

🧠 So funktioniert DMX: Kanal-Logik

Ein Gerätemodus ordnet Funktionen wie Intensität, pan, Farbe und Stroboskop DMX-Kanälen zu. Die Anzahl und Reihenfolge hängen vom Modell und Mode ab; präzise Steuerung oder einzelne LED-Pixel können zusätzliche Kanäle erfordern. Die vereinfachte Tabelle unten veranschaulicht nur relative Kanalpositionen und ist kein DMX-Diagramm für ein bestimmtes Produkt.

Ein Universum stellt bis zu 512 Kanäle zur Verfügung. Unabhängige Kanäle erfordern zusätzliche Controller-Universen, entweder durch separate DMX-Ausgänge oder ein Netzwerk-System wie Kunst-Netz oder sACN. Ein DMX-Splitter verteilt Kopien desselben Universums; es fügt keine Kanäle hinzu.

Universum, Kanal und Fixture Startadresse

• Universum: eine Gruppe von bis zu 512 DMX-Kanälen. Adresse 1 im Universum 1 ist von Adresse 1 im Universum 2 getrennt.
• DMX-Kanal: ein Datenslot mit einem Wert von 0 bis 255. Das DMX-Diagramm des Geräts definiert, was dieser Wert bewirkt; einige Funktionen verwenden mehrere Kanäle.
• Fixture Startadresse: der erste Kanal, den das Gerät liest. Modus bestimmt, wie viele aufeinanderfolgende Kanäle es belegt, genannt sein Footprint. Die Geräte- oder Kanalnummer eines Consoles muss nicht dieser Adresse entsprechen.

DMX Adressbeispiel: Drei 16-Kanal-Geräte

Dies ist ein Adressierungsbeispiel, kein Kanaldiagramm für ein bestimmtes AOLAIT-Modell. Angenommen, jedes Gerät verwendet einen 16-Kanal-Modus im Universum 1.

Letzter Kanal = Startadresse + Fußabdruck − 1. Der nächste freie Start ist 049. Ein 16-Kanal-Gerät kann nicht später als 497 beginnen, da 497 + 16 − 1 = 512 ist. Wenn der verbleibende Platz zu klein ist, verwenden Sie ein anderes Universum. Berechnen Sie das Patch neu, wann immer Sie den Kanalmodus ändern.

Verwenden Sie nicht überlappende Bereiche für die unabhängige Steuerung. Identische Geräte im gleichen Modus können absichtlich eine Adresse teilen, um gemeinsam zu reagieren; eine teilweise Überlappung kann dazu führen, dass nicht verwandte Funktionen unerwartet reagieren.

📷 Typischer DMX-Verdrahtungsaufbau

• Verwenden Sie DMX-zertifizierte Datenkabel mit Anschlüssen und Belegungen passend zu den Geräten. Fünf-polige XLR ist der DMX512 Standard; einige Geräte verwenden drei-polige XLR.
• Daisy-Chain-Befestigungen:
  Steuerung → Halterung 1 → Halterung 2 → ... → Abschlusswiderstand
• Beenden Sie das Ende jeder DMX-Leitung mit 120-Ohm-Abschluss.. Überprüfen Sie, ob das letzte Gerät eine integrierte oder schaltbare Abschlussvorrichtung bietet, bevor Sie einen Stecker hinzufügen.

Grundlegende Verbindung und Einrichtung

1. Wählen Sie den Modus: Überprüfen Sie das Handbuch des Geräts auf seinen DMX-Modus und Fußabdruck, und stellen Sie dann diesen Modus am Gerät ein.
2. Verbinden Sie den Datenpfad: Laufen Sie DMX OUT der Konsole oder Schnittstelle zum DMX IN des ersten Geräts, dann jedes THRU/OUT zum nächsten IN. Verwenden Sie einen aktiven DMX-Splitter für separate Zweige; verwenden Sie kein passives Y-Kabel.
3. Passen Sie das Patch an: stellen Sie die Startadresse jedes Geräts ein und wählen Sie dasselbe Modell, denselben Modus, dasselbe Universum und dieselbe Adresse im Controller aus. Überprüfen Sie bei einem Netzwerk-zu-DMX-Knoten, welches Universum den physischen Ausgang speist.
4. Testen Sie zuerst ein Gerät: bestätigen Sie den DMX-Empfang und testen Sie die dokumentierten Dimmer-, Farb- und Bewegungssteuerungen, und fügen Sie dann die restlichen Geräte hinzu. DMX überträgt Steuerungsdaten; versorgen Sie jedes Gerät mit der im Handbuch angegebenen Stromversorgung.

Für onboard-Steuerungen, Geräprofile und Cue-Programmierung fahren Sie fort mit Steuerung von Moving Head Lights.

🛠️ Erforderliche Komponenten

Um ein DMX-gesteuertes System zu erstellen, benötigen Sie:

📱 Drahtlose DMX-Optionen

In modernen Einrichtungen, Funk-DMX wird in der Tournee- und Veranstaltungsbeleuchtung immer häufiger eingesetzt.

Vorteile:

• Eliminiert lange Kabelwege
• Ideal für Installationen mit eingeschränktem Zugang
• Leichteres Auf- und Abrüsten

Zu den beliebten Protokollen gehören:

• LumenRadio CRMX
• W-DMX (Wireless DMX von Wireless Solution)
• Chauvet D-Fi
• ADJ WiFly

🎚️ Software-basierte DMX-Steuerung

Nicht jedes DMX-System benötigt eine sperrige Konsole. Die heutigen Software-Controller bieten leistungsstarke Optionen für Clubs, kleine Veranstaltungsorte und tragbare Rigs.

Gemeinsame DMX-Software:

• Lichtschlüssel (Mac)
• Freestyler (Windows)
• Onyx von Obsidian Control
• QLC+ (Open-Source)

Diese verbinden sich über USB-zu-DMX-Schnittstellenund bietet Cue-Stacks, FX-Engines und MIDI-Integration.

🧩 Fortgeschrittene Protokolle: Art-Net und sACN

Für große Installationen, Kunst-Netz und Streaming ACN (sACN) übertragen Lichtkanaldaten über Ethernet-Netzwerke. Ein kompatibler Knoten wandelt Netzwerkdaten in DMX für Leuchten um, die einen DMX-Eingang benötigen. Die unterstützten Universum-Anzahlen hängen vom Controller, Knoten und Netzwerkkonzept ab.

🎭 Reale Anwendungen der DMX-Beleuchtung

DMX wird in der Unterhaltung und in der Architektur eingesetzt:

• 🎤 Konzerte - Synchronisierte Strahlen, Stroboskope, Farbverläufe
• 🎭 Theater - Cue-basierte Szenen, Dimmsteuerung
• 🎧 Nachtclubs - Sound-to-Light, automatische FX-Schleifen
• 🏛 Architektonische - Beleuchtung von Gebäudefassaden
• 💒 Hochzeiten/Veranstaltungen - Mobile Uplights, batteriebetriebene Leuchten

Konzertbühne mit DMX-gesteuerten Scheinwerfern

🔍 DMX Fehlersuche: Leuchten antworten nicht

Kennzeichnen Sie Leuchten, Universen und Startadressen, damit der physische Aufbau mit der Patchliste übereinstimmt. Wenn eine Leuchte immer noch bei einer bekannten guten Quelle und einem Kabel mit der richtigen Patch nicht funktioniert, konsultieren Sie das Handbuch oder den Service-Support.

❓FAQ-Bereich

Wofür steht DMX?

DMX steht für Digitaler Multiplexund bezieht sich insbesondere auf DMX512das Standardprotokoll für die Steuerung der Bühnen- und Veranstaltungsbeleuchtung.

Wie viele Lampen können über DMX gesteuert werden?

DMX512 kann steuern 512 Kanäle pro Universum. Die Anzahl der Lichter hängt davon ab, wie viele Kanäle jeder Scheinwerfer verwendet.

Kann ich die Beleuchtung auch ohne Konsole steuern?

Ja, softwarebasierte Steuerungen mit USB-DMX-Adaptern oder drahtlosen Anwendungen können DMX-Geräte ohne ein herkömmliches Lichtpult steuern.

Was ist der Unterschied zwischen DMX und Art-Net?

DMX512 verwendet XLR-Kabel für ein Universum. Kunst-Netz sendet mehrere DMX-Universen über Ethernet für größere Systeme.

✅ Fazit: Warum DMX immer noch König ist

Trotz neuer Protokolle und drahtloser Systeme, DMX512 wird weltweit für die Lichtsteuerung häufig verwendet. Ein Verständnis dafür, wie es funktioniert, befähigt Lichttechniker, Veranstaltungsmanager und Designer, präzise, dynamische und skalierbare Lichtumgebungen zu schaffen.

Möchten Sie mehr über DMX-gesteuerte Scheinwerfer wie Beam-, Wash- und Hybrid-Scheinwerfer erfahren?
Hier finden Sie unseren ausführlichen Leitfaden.

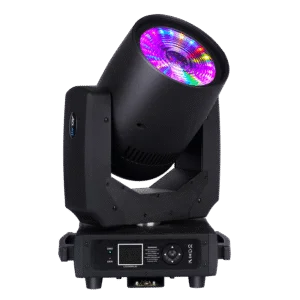

Wählen Sie das richtige steuerungsbereite Zubehör für Ihre Show: Vergleichen Sie die 19×40W LED Bee Eye Wash Moving Head und 380W Strahl Moving Head, oder Projektberatung anfordern.
