O que é Controle de Iluminação DMX512?

DMX512 é o protocolo de controle que permite a um console de iluminação endereçar canais de equipamento e coordenar um show. Aprenda sobre endereçamento, universos, canais, terminação e perfis antes de especificar iluminação de palco compatível com DMX.

Escolha equipamentos compatíveis com DMX ou solicitar orientação sobre o projeto.

O que é DMX?

DMX representa Multiplexagem digitale DMX512 é o nome do protocolo definido por USITT (United States Institute for Theatre Technology) em 1986. Permite a comunicação entre um controlador (consola ou software) e aparelhos de iluminação ou de efeitos.

Principais especificações do DMX512:

• 512 canais de controlo por universo
• A taxa de atualização varia com a temporização do pacote e as configurações do controlador
• Sinal padrão: RS-485
• Até 32 cargas de unidade receptor por linha; siga os limites do equipamento

O controle básico DMX512 é unidirecional: o controlador envia valores de canal ao longo da linha, e cada luminária conectada recebe o stream. Cada luminária usa seu endereço inicial e modo de canal selecionado ler a faixa relevante. O RDM adiciona gerenciamento de dispositivo bidirecional quando o controlador, os acessórios e o equipamento de distribuição o suportam. Para descoberta remota de dispositivos, alterações no endereço de início DMX e relatórios de status suportados, consulte nosso guia detalhado sobre RDM em iluminação cênica.

🧠 Como funciona o DMX: Lógica dos canais

Um modo de luminária mapeia funções como intensidade, panela, cor e estroboscópico para canais DMX. O número e a ordem dependem do modelo e do modo; controle fino ou pixels LED individuais podem exigir canais adicionais. A tabela simplificada abaixo ilustra apenas as posições relativas dos canais e não é um gráfico DMX para um produto específico.

Um universo fornece até 512 canais. Mais canais independentes requerem universos de controlador adicionais, através de saídas DMX separadas ou um sistema de rede como Art-Net ou sACN. Um divisor DMX distribui cópias do mesmo universo; ele não adiciona canais.

Universo, Canal e Endereço de Início da Luminária

• Universo: um grupo de até 512 canais DMX. O endereço 1 no universo 1 é separado do endereço 1 no universo 2.
• Canal DMX: um slot de dados com um valor de 0 a 255. O gráfico DMX da luminária define o que esse valor faz; algumas funções usam múltiplos canais.
• Endereço de início da luminária: o primeiro canal que a luminária lê. Seu modo selecionado determina quantos canais consecutivos ele ocupa, chamado de pé direito. O número de luminária ou canal de um console não precisa ser igual a este endereço.

Exemplo de Endereço DMX: Três Luminárias de 16 Canais

Este é um exemplo de endereçamento, não um gráfico de canais para um modelo específico da AOLAIT. Assuma que cada luminária usa um modo de 16 canais no universo 1.

Último canal = endereço inicial + pegada - 1. O próximo início livre é 049. Um dispositivo de 16 canais pode começar no máximo em 497, porque 497 + 16 - 1 = 512. Se o espaço restante for muito pequeno, use outro universo. Recalcule a programação sempre que mudar o modo do canal.

Use faixas não sobrepostas para controle independente. Dispositivos idênticos no mesmo modo podem deliberadamente compartilhar um endereço para responder juntos; uma sobreposição parcial pode fazer funções não relacionadas reagirem de forma inesperada.

Configuração típica da cablagem DMX

• Utilização Cabos de dados avaliados para DMX com conectores e pinagens que correspondem ao equipamento. XLR de cinco pinos é o padrão DMX512; alguns dispositivos usam XLR de três pinos.
• Luminárias em cadeia:
  Controlador → Aparelho 1 → Aparelho 2 → ... → Terminador
• Termine o final de cada linha DMX com terminação de 120 ohms.. Verifique se o último dispositivo fornece terminação embutida ou seletora antes de adicionar um plugue.

Conexão e Configuração Básica

1. Escolha o modo: verifique o manual do dispositivo para seu modo DMX e pegada, depois defina esse modo no dispositivo.
2. Conecte o caminho de dados: conecte o DMX OUT da console ou interface ao DMX IN do primeiro dispositivo, depois cada THRU/OUT ao próximo IN. Use um splitter DMX ativo para ramificações separadas; não use um cabo Y passivo.
3. Combine a programação: defina o endereço inicial de cada dispositivo e selecione o mesmo modelo, modo, universo e endereço no controlador. Com um nó de rede para DMX, verifique qual universo alimenta a saída física.
4. Teste primeiro um dispositivo: confirme a recepção DMX e teste os controles documentados de dimmer, cor e movimento, depois adicione os dispositivos restantes. O DMX transporta dados de controle; forneça a cada dispositivo a fonte de alimentação especificada em seu manual.

Para controles a bordo, perfis de dispositivos e programação de cues, continue com Como controlar os faróis móveis.

🛠️ Componentes necessários

Para criar um sistema controlado por DMX, você precisará de:

Opções DMX sem fios

Nas configurações modernas, DMX sem fios é cada vez mais comum na iluminação de espectáculos e de turismo.

Vantagens:

• Elimina a passagem de cabos longos
• Ideal para instalações com acesso limitado
• Montagem e desmontagem mais fáceis

Os protocolos mais populares incluem:

• LumenRadio CRMX
• W-DMX (DMX sem fios por solução sem fios)
• Chauvet D-Fi
• ADJ WiFly

🎚️ Controlo DMX baseado em software

Nem todos os sistemas DMX requerem uma consola volumosa. Os controladores de software actuais oferecem opções poderosas para clubes, locais pequenos e equipamentos portáteis.

Software DMX comum:

• Tecla de luz (Mac)
• Freestyler (Windows)
• Ônix por Obsidian Control
• QLC+ (Código aberto)

Estes ligam-se através de Interfaces USB-para-DMXcom cue stacks, mecanismos FX e integração MIDI.

Protocolos avançados: Art-Net e sACN

Para grandes instalações, Art-Net e Nacacomunicações em fluxo contínuo (sACN) transmita dados de canal de iluminação através de redes Ethernet. Um nó compatível converte dados de rede em DMX para luminárias que precisam de uma entrada DMX. As contagens de universo suportadas dependem do controlador, nó e design da rede.

Aplicações do mundo real da iluminação DMX

O DMX é utilizado no entretenimento e na arquitetura:

• 🎤 Concertos - Sincronização de feixes, estroboscópios, perseguições de cores
• 🎭 Teatro - Cenas baseadas em pistas, controlo de regulação da intensidade da luz
• 🎧 Discotecas - Loops de som para luz, FX automático
• 🏛 Arquitetónico - Iluminação de fachadas de edifícios
• 💒 Casamentos/Eventos - Iluminação móvel, luzes alimentadas por bateria

Palco de concerto com luminárias controladas por DMX

🔍 Resolução de Problemas DMX: Luminárias Não Respondendo

Rotule luminárias, universos e endereços iniciais para que o equipamento físico corresponda à lista de patch. Se uma luminária ainda falhar em uma fonte e cabo conhecidos como bons com o patch correto, consulte seu manual ou suporte técnico.

Secção FAQ

O que é que DMX significa?

DMX significa Multiplexagem digital, referindo-se especificamente a DMX512o protocolo padrão para o controlo da iluminação de palcos e eventos.

Quantas luzes podem ser controladas por DMX?

O DMX512 pode controlar 512 canais por universo. O número de luzes depende do número de canais que cada aparelho utiliza.

Posso controlar as luzes sem uma consola?

Sim. Os controladores baseados em software com adaptadores USB-DMX ou aplicações sem fios podem controlar as luminárias DMX sem uma mesa de iluminação tradicional.

Qual é a diferença entre DMX e Art-Net?

DMX512 utiliza cabos XLR para um universo. Art-Net envia múltiplos universos DMX através de Ethernet para sistemas maiores.

✅ Conclusão: Porque é que DMX ainda é rei

Apesar dos protocolos e sistemas sem fios emergentes, DMX512 continua amplamente utilizado para controle de iluminação em todo o mundo. Compreender como funciona capacita engenheiros de iluminação, gerentes de locais e designers a criar ambientes de iluminação precisos, dinâmicos e escaláveis.

Quer saber mais sobre as luminárias controladas por DMX, como luzes de feixe, de lavagem e híbridas?
Consulte o nosso guia pormenorizado aqui.

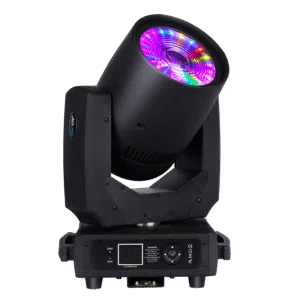

Escolha o equipamento adequado para controle do seu show: compare os Cabeça Móvel LED Bee Eye Wash 19×40W e Cabeça móvel de feixe de 380 W, ou solicitar orientação sobre o projeto.
