Qu'est-ce que le contrôle d'éclairage DMX512 ?

Le DMX512 est le protocole de contrôle qui permet à une console d'éclairage d'adresser les canaux des appareils et de coordonner un spectacle. Apprenez l'adressage, les univers, les canaux, la terminaison et les profils avant de spécifier l'éclairage de scène compatible DMX.

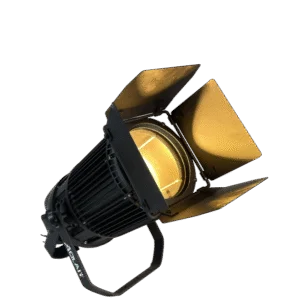

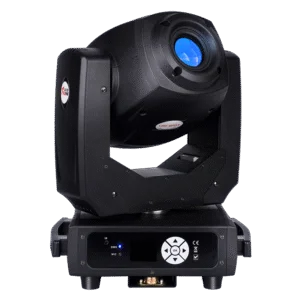

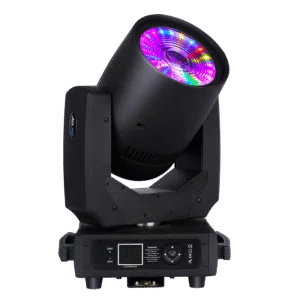

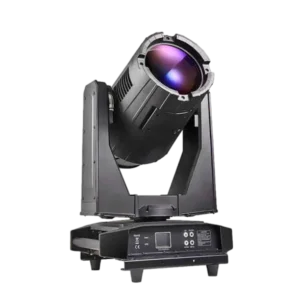

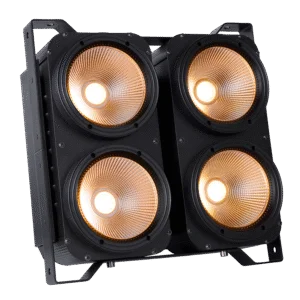

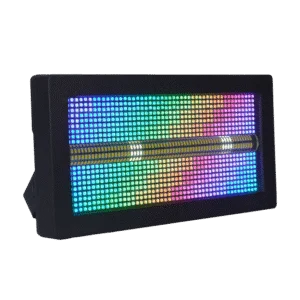

Choisissez des appareils compatibles DMX ou demander des conseils sur le projet.

🔍 What Is DMX ?

DMX signifie Multiplex numériqueet DMX512 est le nom du protocole défini par USITT (United States Institute for Theatre Technology) en 1986. Il permet la communication entre un contrôleur (console ou logiciel) et des appareils d'éclairage ou d'effets.

Principales caractéristiques du DMX512 :

• 512 canaux de contrôle par univers
• Le taux de rafraîchissement varie en fonction du timing des paquets et des paramètres du contrôleur
• Signal standard : RS-485
• Jusqu'à 32 charges d'unité réceptrice par ligne ; respecter les limites de l'équipement

Le contrôle de base DMX512 est unidirectionnel : le contrôleur envoie les valeurs des canaux le long de la ligne, et chaque appareil connecté reçoit le flux. Chaque appareil utilise son adresse de départ et le mode de canal sélectionné lire la plage pertinente. RDM ajoute la gestion bidirectionnelle des dispositifs lorsque le contrôleur, les dispositifs d'éclairage et l'équipement de distribution le supportent. Pour la découverte de dispositifs à distance, les modifications de l'adresse de départ DMX et le rapport d'état supporté, voir notre guide détaillé sur RDM dans l'éclairage de scène.

🧠 Comment fonctionne le DMX : Logique des canaux

Un mode d'appareil associe des fonctions telles que l'intensité, casserole, couleur et stroboscope aux canaux DMX. Le nombre et l'ordre dépendent du modèle et du mode ; un contrôle fin ou des pixels LED individuels peuvent nécessiter des canaux supplémentaires. Le tableau simplifié ci-dessous illustre uniquement les positions relatives des canaux et ne constitue pas un tableau DMX pour un produit spécifique.

Un univers fournit jusqu'à 512 canaux. Plus de canaux indépendants nécessitent des univers de contrôleur supplémentaires, via des sorties DMX séparées ou un système réseau tel que Art-Net ou sACN. Un répartiteur DMX distribue des copies du même univers ; il n'ajoute pas de canaux.

Univers, canal et adresse de départ de l'appareil

• Univers : un groupe de jusqu'à 512 canaux DMX. L'adresse 1 dans l'univers 1 est distincte de l'adresse 1 dans l'univers 2.
• Canal DMX : un emplacement de données avec une valeur de 0 à 255. Le tableau DMX de l'appareil définit ce que cette valeur fait ; certaines fonctions utilisent plusieurs canaux.
• Adresse de départ de l'appareil : le premier canal lu par l'appareil. Son mode sélectionné détermine combien de canaux consécutifs il occupe, appelés son empreinte. Le numéro d'appareil ou de canal d'une console ne doit pas nécessairement être égal à cette adresse.

Exemple d'adresse DMX : Trois appareils à 16 canaux

Ceci est un exemple d'adressage, pas un tableau de canaux pour un modèle AOLAIT particulier. Supposons que chaque appareil utilise un mode à 16 canaux dans l'univers 1.

Dernière canal = adresse de départ + empreinte − 1. Le prochain départ gratuit est 049. Un équipement à 16 canaux ne peut commencer plus tard que 497 car 497 + 16 − 1 = 512. Si l'espace restant est trop petit, utilisez un autre univers. Recaclulez le patch chaque fois que vous changez le mode de canal.

Utilisez des plages non chevauchantes pour un contrôle indépendant. Des équipements identiques dans le même mode peuvent délibérément partager une adresse pour réagir ensemble ; un chevauchement partiel peut faire réagir des fonctions non liées de manière inattendue.

📷 Configuration typique du câblage DMX

• Utilisation Câbles de données classés DMX avec des connecteurs et des brochages correspondant à l'équipement. Le XLR à cinq broches est la norme DMX512 ; certains équipements utilisent le XLR à trois broches.
• Luminaires à marguerite :
  Contrôleur → Appareil 1 → Appareil 2 → ... → Terminateur
• Terminez chaque ligne DMX par une terminaison de 120 ohms.. Vérifiez si le dernier équipement fournit une terminaison intégrée ou commutable avant d'ajouter une prise.

Connexion et configuration de base

1. Choisissez le mode : vérifiez le manuel de l'équipement pour son mode DMX et son empreinte, puis configurez ce mode sur l'équipement.
2. Connectez le chemin de données : connectez la sortie DMX de la console ou de l'interface à l'entrée DMX du premier équipement, puis chaque THRU/OUT à l'entrée suivante. Utilisez un répartiteur DMX actif pour des branches séparées ; ne pas utiliser de câble Y passif.
3. Correspondre au patch : définissez l'adresse de départ de chaque équipement et sélectionnez le même modèle, mode, univers et adresse dans le contrôleur. Avec un nœud de réseau à DMX, vérifiez quel univers alimente la sortie physique.
4. Testez d'abord un équipement : confirmez la réception DMX et testez les commandes de gradation, de couleur et de mouvement documentées, puis ajoutez les autres équipements. DMX transporte des données de contrôle ; fournissez à chaque équipement l'alimentation spécifiée dans son manuel.

Pour les contrôles embarqués, les profils d'équipement et la programmation de cue, continuez avec Comment contrôler les phares mobiles.

🛠️ Composants requis

Pour créer un système contrôlé par DMX, vous aurez besoin de :

📱 Options DMX sans fil

Dans les installations modernes, DMX sans fil est de plus en plus répandue dans l'éclairage des tournées et des événements.

Avantages :

• Élimine les longs parcours de câbles
• Idéal pour les installations à accès limité
• Montage et démontage plus faciles

Les protocoles les plus courants sont les suivants

• LumenRadio CRMX
• W-DMX (DMX sans fil par Wireless Solution)
• Chauvet D-Fi
• ADJ WiFly

🎚️ Contrôle DMX par logiciel

Tous les systèmes DMX n'ont pas besoin d'une console encombrante. Les contrôleurs logiciels actuels offrent des options puissantes pour les clubs, les petites salles et les installations portables.

Logiciel DMX commun :

• Clé USB (Mac)
• Freestyler (Windows)
• Onyx par Obsidian Control
• QLC+ (Source ouverte)

Ces derniers se connectent via Interfaces USB-to-DMXIl offre des piles de repères, des moteurs d'effets spéciaux et une intégration MIDI.

🧩 Protocoles avancés : Art-Net et sACN

Pour les grandes installations, Art-Net et ACN en continu (sACN) transmettre les données du canal d'éclairage via des réseaux Ethernet. Un nœud compatible convertit les données du réseau en DMX pour les dispositifs nécessitant une entrée DMX. Les quantités d'univers prises en charge dépendent du contrôleur, du nœud et de la conception du réseau.

🎭 Applications réelles de l'éclairage DMX

Le DMX est utilisé dans les domaines du divertissement et de l'architecture :

• 🎤 Concerts - Faisceaux de synchronisation, stroboscopes, poursuites de couleurs
• 🎭 Théâtre - Scènes basées sur des repères, contrôle de la gradation
• 🎧 Boîtes de nuit - Son à la lumière, boucles d'effets automatiques
• 🏛 Architecture - Éclairage de la façade des bâtiments
• 💒 Mariages/Événements - Eclairage mobile, lumières alimentées par batterie

Scène de concert avec projecteurs contrôlés par DMX

🔍 Dépannage DMX : Appareils ne répondant pas

Étiquetez les appareils, les univers et les adresses de départ afin que la structure physique corresponde à la liste de patch. Si un appareil échoue toujours sur une source et un câble connus en bon état avec le bon patch, consultez son manuel ou le support technique.

❓Section FAQ

Que signifie DMX ?

DMX signifie Multiplex numérique, se référant spécifiquement à DMX512Le protocole standard pour le contrôle de l'éclairage des scènes et des événements.

Combien de lumières peuvent être contrôlées par DMX ?

DMX512 peut contrôler 512 canaux par univers. Le nombre de lumières dépend du nombre de canaux utilisés par chaque appareil.

Puis-je contrôler les lumières sans console ?

Oui. Les contrôleurs logiciels dotés d'adaptateurs USB-DMX ou d'applications sans fil permettent de contrôler les appareils DMX sans bureau d'éclairage traditionnel.

Quelle est la différence entre DMX et Art-Net ?

DMX512 utilise des câbles XLR pour un univers. Art-Net envoie plusieurs univers DMX par Ethernet pour les systèmes plus importants.

✅ Conclusion : Pourquoi DMX est toujours le roi

Malgré l'émergence de protocoles et de systèmes sans fil, DMX512 est largement utilisé pour le contrôle de l'éclairage dans le monde entier. Comprendre comment cela fonctionne permet aux ingénieurs en éclairage, aux responsables de salles et aux designers de créer des environnements d'éclairage précis, dynamiques et évolutifs.

Vous souhaitez en savoir plus sur les appareils contrôlés par DMX, tels que les projecteurs à faisceau, les projecteurs wash et les projecteurs hybrides ?
Consultez notre guide détaillé ici.
