Cabo DMX vs Cabo de Áudio XLR: Qual é a Diferença?

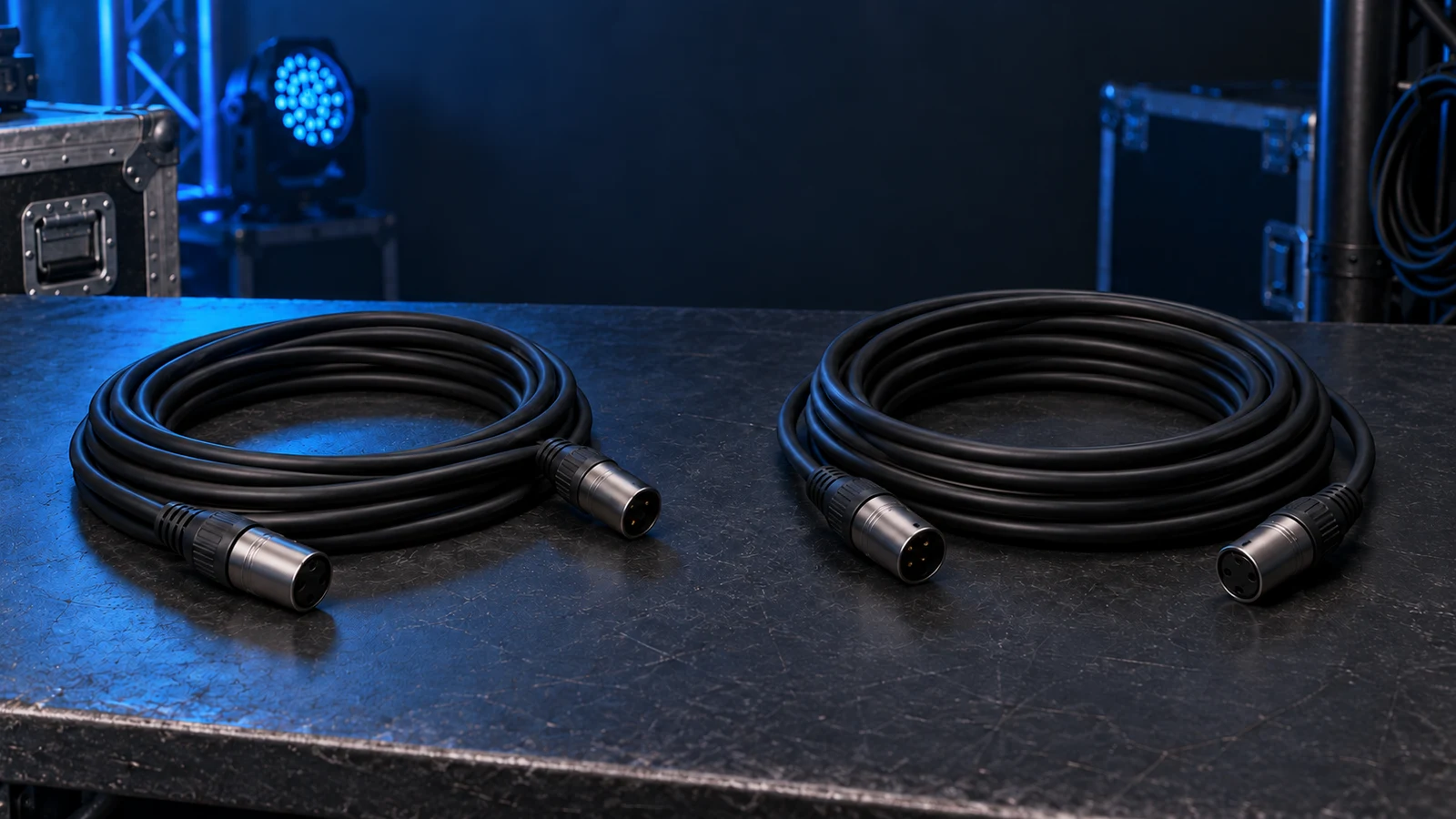

Cabo DMX e cabo de microfone XLR podem parecer semelhantes, mas o conector não os torna intercambiáveis. XLR descreve o plugue e o soquete; DMX512 é um protocolo de controle de iluminação. Um cabo classificado para DMX possui características elétricas adequadas ao seu link de dados digitais, comumente uma impedância característica nominal de 120 ohms. Um cabo de microfone analógico comum é projetado para áudio e pode não atender a esses requisitos. Ele pode parecer funcionar em uma cadeia de iluminação curta sem ser uma escolha confiável. Para aluguel, produção e montagens de local, escolha um cabo de dados DMX documentado, corresponda os conectores e finalize a linha conforme os requisitos do equipamento.

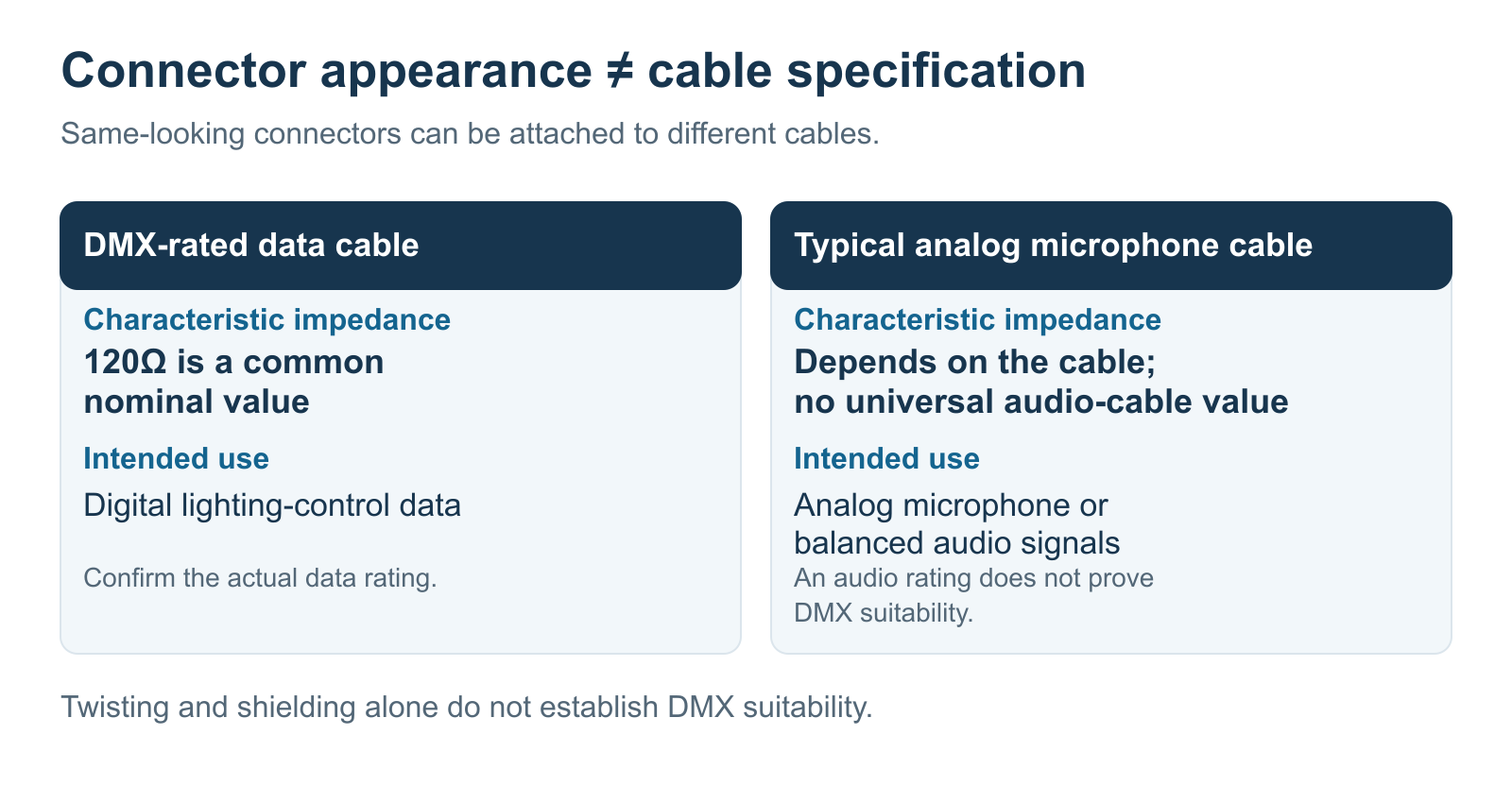

Cabo DMX vs Cabo de Áudio XLR: Uma Comparação Rápida

Isto Cabo DMX vs XLR a comparação envolve tanto o cabo quanto seus conectores. Para fundamentos de protocolo e planejamento de endereços, use nosso guia de controle de iluminação DMX512.

XLR é um conector, não uma especificação de cabo

Um conector XLR diz sobre a interface física, e não sobre as propriedades elétricas do cabo que está por trás dele. Dois cabos com conectores idênticos podem usar geometria de condutor diferente, isolamento e especificações elétricas. Um cabo de três pinos vendido para microfones não é, portanto, automaticamente um cabo DMX.

Peça o fabricante e o número da peça do cabo, não apenas uma descrição de “cabo XLR” em uma cotação. Uma marcação na capa pode ajudar a identificar o estoque, mas a ficha técnica de um fornecedor é mais útil do que a aparência do conector. Mantenha os dados de iluminação e os cabos de áudio rotulados separadamente para que uma substituição durante a carga corresponda à especificação original.

Não confunda cabo de microfone analógico com um cabo especificamente classificado para outra aplicação digital. Avalie o número da peça real e os requisitos do equipamento, em vez de tratar cada cabo vendido sob uma categoria de áudio como eletricamente idêntico.

Por que a impedância do cabo DMX é importante

O que significa “120 Ohms”?

A impedância do cabo DMX geralmente se refere à impedância característica: a relação entre tensão e corrente em um sinal que viaja ao longo do cabo. Depende da construção do cabo. É diferente da resistência DC do condutor, que aumenta com o comprimento.

A Cabo DMX de 120 ohms não contém um resistor de série de 120 ohms. Como um exemplo concreto, as especificações do cabo RS-485 9841 da Belden listam a impedância característica separadamente da resistência DC do condutor. Os números descrevem propriedades diferentes; essa ficha técnica é um exemplo elétrico, não uma recomendação geral para todos os ambientes de turnê ou instalação.

A faixa de resistência normal de um multímetro não pode confirmar a impedância característica. Pode ajudar a verificar continuidade, curtos e mapeamento de pinos em um cabo desconectado. Medir cerca de 120Ω em um terminador desconectado verifica seu resistor, não a classificação de dados do cabo. Confirme a adequação do cabo através da documentação; a medição de impedância especializada requer instrumentos e métodos adequados, com configurações de teste apropriadas e uma compreensão de suas limitações.

Como a incompatibilidade de impedância afeta o controle de iluminação

O DMX utiliza um link de dados diferencial balanceado. Em mudanças de impedância, parte de um sinal viajante pode refletir de volta ao longo da linha. As reflexões podem perturbar o sinal que o receptor interpreta. A terminação deve, portanto, corresponder à impedância pretendida da linha; esta explicação da linha de transmissão ilustra o comportamento subjacente.

Esse mecanismo explica a preferência por cabos de dados adequados, mas não prova que cada oscilação seja uma falha de impedância do cabo. Danos nos conectores, terminação, topologia e comportamento do dispositivo também afetam a ligação. Um teste na bancada de trabalho é uma evidência útil para essa configuração, não uma prova de que um cabo não documentado funcionará após as mudanças de rig.

Você pode usar um cabo de microfone para DMX?

Um cabo de microfone comum pode transmitir DMX em uma configuração curta e simples. Essa observação não estabelece uma distância de operação confiável. As propriedades do cabo, o design do transmissor e do receptor, conectores, carga da linha e o ambiente de instalação todos são importantes. Não há um “número seguro de metros” universal que possa ser prometido a um comprador.

Para um inventário de locação ou um local permanente, faça do cabo de dados documentado o requisito de compra. Escolha um cabo adequado ao sinal digital em vez de um cabo de microfone não classificado.

Se você herdar uma instalação com fios não identificados, registre suas marcações e comprimentos de percurso, em seguida, substitua o estoque incerto por um cabo de dados adequado. Mantenha um jumper conhecido como bom para isolamento de falhas. Um teste bem-sucedido não deve se tornar uma permissão para fornecer cabos de microfone não especificados no próximo projeto. O prático Cabo DMX vs cabo de microfone decisão diz respeito à implementação previsível e substituições rastreáveis.

DMX de 3 pinos vs 5 pinos: Quais as diferenças?

O conector XLR de cinco pinos é o conector portátil padrão para DMX512. Muitas luminárias também usam XLR de três pinos, então verifique as tomadas e a pinagem antes de escolher cabos ou adaptadores.

Para o link DMX primário usual:

• Pino 1: comum de sinal; não o confunda simplesmente com terra protetora.
• Pino 2: Dados−.
• Pino 3: Dados+.
• Pinos 4 e 5 são fornecidos para um par de dados secundário opcional. Verifique a documentação do equipamento para seu uso específico.

Verifique as informações de conexão do fabricante antes de fazer adaptadores, especialmente com equipamentos mais antigos ou incomuns. Um adaptador de três pinos para cinco pinos altera a interface do conector e mapeia os condutores; não muda a impedância, blindagem ou capacitância do cabo.

Cinco pinos também não adicionam canais DMX comuns ou melhoram o brilho. O link DMX primário ainda suporta um universo de até 512 canais. Pinos extras não são um upgrade da saída de luz da luminária.

O AOLAIT AL3715WZ, por exemplo, lista entradas e saídas tanto de XLR de três pinos quanto de cinco pinos. Faça coincidir seu kit de cabos com a luminária fornecida e siga suas instruções de conexão. Para ramificações, use um divisor DMX ativo adequado.

Você ainda precisa de um terminador DMX?

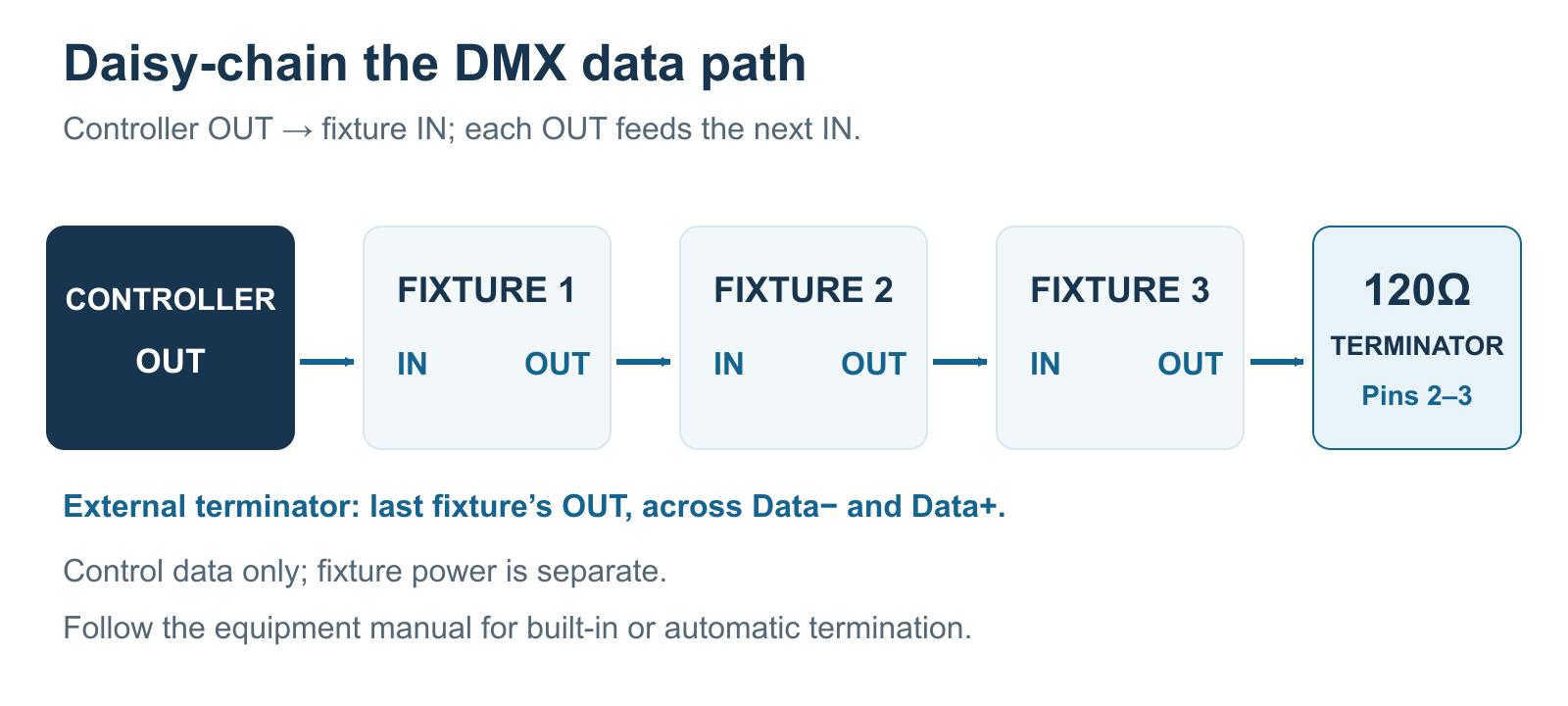

Termine a extremidade de cada linha DMX conforme as instruções do equipamento requerem, normalmente com 120Ω através do par de dados primário. Um terminador externo se conecta ao DMX OUT da última luminária, não à sua saída de energia. Corridas curtas ainda devem seguir o arranjo de terminação prescrito; a operação aparente sem isso não é um motivo para omiti-lo.

Verifique primeiro por terminação interna, comutável ou automática. Não adicione um plugue externo sobre uma terminação interna já ativa a menos que o fabricante exija especificamente esse arranjo.

Para ramificações, use um divisor DMX ativo apropriado em vez de um cabo Y passivo. Cada ramificação de saída precisa de sua própria terminação final correta. Se o projeto usar RDM, o divisor deve suportar transações RDM; a distribuição DMX comum não passa automaticamente as respostas. Nosso Guia de iluminação de palco RDM explica que é um requisito de compatibilidade.

Como escolher cabos DMX para um aluguel ou instalação

Construa um cronograma de cabos em torno da lista de luminárias e rotas reais. Para implantações repetidas, uma especificação de compra clara é mais fácil de manter do que uma coleção de leads que se encaixam por acaso.

1. Identifique o cabo. Solicite o fabricante, número da peça, compatibilidade DMX/dados, impedância característica nominal e especificações elétricas relevantes. Evite aceitar “XLR blindado” como a descrição completa.
2. Combine cada interface. Registre conectores de três pinos ou cinco pinos, direção, pinagem e adaptadores necessários em controladores, divisores e luminárias. Mantenha as quantidades de adaptadores explícitas.
3. Escolha a construção física adequada. Leads de aluguel precisam de flexibilidade, alívio de tensão e conectores reparáveis. Instalações fixas precisam de cabos apropriados para a rota, requisitos do edifício e método de terminação.
4. Verifique o design completo da linha. Verifique os limites de comprimento de linha especificados pelo equipamento, carga do receptor, configuração do divisor e método de terminação. Registre as rotas e teste o layout completo com o equipamento pretendido.
5. Verifique a proteção ambiental. Uma luminária IP65 não torna uma conexão usando um plugue XLR comum igualmente à prova de intempéries. Especifique o conector de acoplamento, entrada de cabo e método de proteção necessários para a conexão montada.
6. Planeje aceitação e sobressalentes. Inspecione a qualidade da montagem, verifique o mapeamento de pinos e teste comprimentos de cabo representativos com o equipamento pretendido. Rotule o estoque aprovado e retenha os números das peças para compras repetidas.

Dê aos distribuidores o cronograma de rotas antes que eles citem comprimentos e combinações de conectores. Concorde em como as substituições serão aprovadas e exija que os lotes de reposição mantenham a mesma especificação documentada. Separe a quantidade de cabos da quantidade de luminárias: uma instalação também precisa de interconexões, leads de controle, adaptadores, sobressalentes e a provisão de terminação apropriada.

O que verificar se suas luzes piscam ou respondem de forma errática

Comece com um teste de isolamento repetível, em vez de presumir que o cabo de áudio causou a falha. Verifique configurações de luminárias, energia, cabos e equipamento de distribuição, pois várias falhas podem produzir sintomas similares.

• Confirme energia, modo DMX, endereço inicial e o modo de luminária correspondente do console.
• Conecte o dispositivo afetado diretamente a uma saída conhecida e boa usando um cabo DMX conhecido e bom e a terminação necessária.
• Se funcionar, reconecte a rota original uma seção de cada vez, incluindo adaptadores e divisores.
• Inspecione os pinos, travas de conectores, alívio de tensão e seções de cabo danificadas. Verifique as configurações de terminação no dispositivo final.
• Se a falha persistir na conexão direta, investigue a fonte, configurações do dispositivo, temporização suportada e hardware do receptor com o fabricante.

Registre o que mudou e se a falha seguiu um cabo, dispositivo ou saída. Mantenha o terra de proteção intacto; resolva problemas de potencial de referência suspeitos utilizando o arranjo de isolamento aprovado pelo fabricante e ajuda técnica qualificada. Para verificações de configuração e programação, continue com Como controlar os faróis móveis.

Perguntas Frequentes

Os cabos DMX e XLR são iguais?

Não. XLR nomeia uma família de conectores; DMX nomeia um protocolo de controle de iluminação. Um cabo com conectores XLR precisa de uma especificação de cabo adequada e pinagem correta para servir como cabo DMX.

Posso usar um cabo de microfone para DMX?

Pode parecer funcionar em uma configuração curta, mas um cabo de microfone analógico comum não é um substituto confiável para cabo de dados DMX documentado. Não se aplica uma distância segura universal.

Um multímetro pode verificar a impedância do cabo DMX de 120 ohms?

Não está em seu modo normal de resistência. Isso verifica resistência DC, continuidade ou curtos. A impedância característica é uma propriedade diferente; use a ficha técnica do cabo e teste especializado apropriado onde necessário.

Um adaptador de 3 pinos para 5 pinos torna um cabo de áudio adequado para DMX?

Não. Um adaptador corretamente ligado altera a interface, não as características elétricas do cabo. Verifique tanto o mapeamento de pinos quanto a especificação do cabo.

Caminhos DMX curtos precisam de terminação?

Siga os requisitos de terminação de linha do equipamento mesmo em caminhos curtos. Verifique se o último dispositivo já termina a linha internamente, através de um interruptor ou automaticamente, antes de instalar um terminador externo.

Um cabo DMX de 5 pinos carrega mais canais do que um cabo de 3 pinos?

Não no link DMX primário ordinário: um universo fornece até 512 canais. Os pinos 4 e 5 não criam automaticamente outro universo, e seu uso deve ser documentado pelo fabricante do equipamento.
