Distribuição de Energia de Iluminação de Palco: Carga, Fases, Proteção e Verificações de Conectores

A distribuição de energia da iluminação de palco é como a energia de um local ou gerador chega ao pacote de iluminação através de equipamentos de distribuição, circuitos, cabos e conectores. Antes de fazer o pedido, confirme as informações sobre o fornecimento do local e colete os detalhes do fixture e da conexão que sua equipe elétrica precisa para planejar o sistema. Inclua dados de entrada do fixture completo, condições de operação e inicialização, especificações exatas do conector e quaisquer limites de ligação de energia. O responsável elétrico pode então avaliar a alocação de circuitos, carregamento de fase, proteção e requisitos de instalação. Para empresas de aluguel, equipes de produção, distribuidores e integradores, a tarefa de compra é resolver informações faltantes e manter a cotação, a amostra aprovada e o equipamento fornecido consistentes.

Este guia ajuda as equipes a preparar informações. O design elétrico final, a seleção de dispositivos de proteção, a instalação, os testes e a aprovação pertencem a profissionais devidamente qualificados que trabalham de acordo com os requisitos do local do projeto.

Comece com o Resumo de Energia do Local

Identifique o tipo de projeto, destino, condições internas ou externas, horários de operação e cronograma de montagem. Um festival temporário, um pacote de aluguel itinerante e uma instalação de local permanente podem exigir arranjos diferentes. Inclua exposição a condições climáticas, acesso público, rotas de cabos e os horários em que os equipamentos começarão, operarão ou serão removidos.

Peça ao local informações confirmadas sobre a tensão e a frequência do fornecimento, pontos de conexão disponíveis, identificação de circuitos, capacidade utilizável e restrições. Registre quem forneceu as informações e quem as confirmará no local. Uma fotografia da tomada ajuda a identificar um local; não estabelece a capacidade disponível ou a condição da instalação.

Liste as cargas compartilhadas, como áudio, vídeo, catering e serviços de edifício. Quando geradores estiverem envolvidos, obtenha os detalhes de fornecimento do provedor e as restrições operacionais para o responsável elétrico. Inclua arranjos de energia de emergência e o contato responsável por eles. Para projetos no Reino Unido, As orientações de segurança elétrica para eventos da HSE cobrem as condições do local, o cronograma, geradores e outras cargas de eventos.

Use o visão geral dos equipamentos de iluminação de palco para estabelecer o escopo do pacote. Mantenha a documentação de controle junto, mas separada da documentação de fornecimento: o guia DMX512 cobre sinais de controle. Um distribuidor de sinal DMX não é uma distribuição de energia de rede.

Solicitar Dados Completos da Carga do Receptor

Separar a Potência da Fonte de Luz da Potência de Entrada do Receptor

Uma classificação de fonte de luz descreve o emissor ou módulo, não a demanda máxima da rede do receptor completo. Solicite a potência de entrada do receptor do fabricante e pergunte se está classificada, máxima ou típica, com suas condições de operação. Não calcule este campo multiplicando a contagem de LEDs pela potência do LED anunciada.

Por exemplo, o página do produto ALP600BSW descreve um módulo LED de 600W. Solicite dados elétricos separados para a configuração solicitada antes de inserir um valor de entrada do receptor. Mantenha a descrição da fonte na coluna de especificação óptica.

Solicitar Corrente, Fator de Potência e Dados de Inicialização com Suas Condições

Peça a corrente de entrada na tensão do projeto pretendido, com a condição de operação declarada. Solicite a potência aparente disponível em VA e o fator de potência. a definição do fator de potência da Schneider Electric distinque a potência real da potência aparente: para uma carga monofásica, VA usa tensão RMS e corrente RMS, enquanto PF relaciona a potência real à potência aparente. Esses campos devem descrever as condições correspondentes.

Solicitar corrente de inicialização e duração separadamente da corrente em operação, com a tensão de fornecimento e as condições de teste declaradas para cada um. Os valores devem se aplicar ao modelo e configuração sendo solicitados. Pergunte sobre qualquer limite do fabricante em relação ao início simultâneo.

Incluir Equipamentos Auxiliares no Cronograma do Projeto

Incluir consoles, equipamentos de rede, divisores de sinal, máquinas de fumaça, máquinas de névoa, equipamentos de carregamento e outros acessórios alimentados. Identifique qual equipe fornece cada item e quais cargas compartilham o suprimento de iluminação planejado. Obtenha suas próprias informações de entrada e inicialização em vez de escondê-las dentro de uma reserva de iluminação.

Criar um Cronograma de Carga e Rastrear Informações Pendentes

Crie um registro para cada grupo de equipamentos e local. Inclua modelo e revisão, quantidade, condições de fornecimento, dados de entrada, documento de origem e versão, campos ausentes, proprietário responsável e status de resolução. Vincule os campos de circuito, fase e proteção ao cronograma aprovado do responsável elétrico; o pessoal de compras não deve preenchê-los com base em suposições.

Mantenha os valores conflitantes visíveis. Se uma cotação e o manual discordarem, registre ambas as referências e solicite uma clarificação vinculada ao hardware real. Use status como “solicitado”, “recebido” e “aceito pelo responsável elétrico”. Receber um arquivo fecha a solicitação somente quando seu conteúdo responde à pergunta.

Exemplo de lacuna de dados fictícia — não um plano de instalação: Um pacote de conferência inclui um grupo de suporte de truss traseiro. A cotação identifica o modelo e a quantidade, mas o folheto informa apenas a potência fonte e um nome genérico de conector de bloqueio. O gerente de projeto atribui condições de corrente de entrada e números de peça do conector ao fornecedor de luminárias. O local ainda deve um cronograma de circuitos. Ambas as solicitações permanecem abertas; nenhuma quantidade de circuito ou alocação de fase é aprovada a partir deste registro.

Confirme Circuitos, Fases e Proteção com o Responsável Elétrico

O cronograma de carga descreve a demanda elétrica do equipamento. O cronograma de circuitos mostra qual equipamento está atribuído a cada circuito de fornecimento, enquanto o cronograma de fases registra a alocação de carga quando um fornecimento trifásico é utilizado. Os detalhes de proteção identificam as funções e dispositivos especificados para esse arranjo. Esses registros ajudam a equipe do projeto a verificar se o equipamento fornecido corresponde ao plano elétrico.

Confirme o Fornecimento e o Cronograma de Circuito Aprovados

Pergunte qual avaliação de fornecimento e cronograma de circuito a equipe deve usar, quem os aprovou e qual revisão corresponde à lista de equipamentos. Verifique os locais de conexão, limites de circuito, escopo de cabos e distribuição, e quaisquer restrições de inicialização.

Confirme quem organiza a conexão e a inspeção do local. Um rótulo de circuito, uma tomada sobressalente ou uma placa de identificação de disjuntor sozinhos não aprovam outro grupo de luminárias. Mudanças na quantidade, localização, percurso do cabo ou equipamento compartilhado devem retornar ao responsável elétrico para avaliação.

Revise a Alocação de Fase Usando as Cargas Reais

Para um projeto utilizando um fornecimento trifásico, pergunte como a alocação aprovada leva em conta os dados de carga real e os estados operacionais. Contagens iguais de luminárias não estabelecem demanda elétrica igual. Dividir o total de um pacote por três não aprova o cronograma de fase.

Onde o suprimento e as cargas conectadas utilizam um condutor neutro, pergunte ao responsável elétrico se são necessários dados harmônicos para a avaliação do neutro. As correntes de terceira harmônica de cargas não lineares podem se somar no neutro., portanto, o carregamento de fase equilibrado por si só não estabelece a corrente neutra. A avaliação deve utilizar o equipamento real e a disposição de fornecimento.

Confirmar Responsabilidades de Proteção e Inspeção

Proteção contra Sobrecorrente e a proteção contra corrente residual ou falha à terra aborda diferentes condições. Alguns dispositivos de combinação oferecem várias funções de proteção.. O líder elétrico deve determinar as funções e a coordenação necessárias sob os requisitos locais e identificar o inspetor responsável. Os nomes RCD e GFCI não estabelecem requisitos idênticos entre os mercados.

Solicite informações disponíveis sobre corrente de fuga quando o líder elétrico precisar delas. Equipamentos eletrônicos e sua filtragem podem contribuir para a fuga à terra, como a orientação de perturbação RCD da Schneider explica. Deixe os dados ausentes marcados como faltantes, não como zero. Registre responsabilidades de inspeção, teste, isolamento e resposta a falhas. Desarmes inesperados necessitam de investigação profissional, não de uma decisão de compra para aumentar classificações ou contornar proteções.

Verifique Conectores, Montagens de Cabos e Ligação de Energia

Identifique a Entrada, Saída e Peças de Acoplamento Exatas

Solicite o fabricante real do conector, séries e números de peças tanto para o dispositivo quanto para as peças de acoplamento fornecidas. Registre as condições de tensão/corrente e restrições operacionais do mercado de destino. Uma aparência semelhante, um apelido de marca ou “compatível” em uma cotação não são evidências suficientes de um emparelhamento aprovado.

A distinção é importante mesmo dentro de um único fabricante. A Neutrik afirma que o original NAC3FCA não possui capacidade de interrupção e não deve ser conectado ou desconectado ao vivo ou sob carga. Seu NAC3FXXA-W-S possui capacidade de interrupção quando emparelhado com receptáculos powerCON XX. Use CBC apenas conforme indicado para a combinação de acoplamento documentada, e siga as instruções de operação do fabricante e os procedimentos de comutação e isolamento do projeto.

Verifique a Montagem de Cabo Fornecida

Confirme o tipo de cabo, especificação do condutor, comprimento, plugue de destino, conectores em ambas as extremidades, identidade da montagem e classificações aplicáveis. Peça ao fornecedor do cabo a documentação de apoio e as condições ambientais permitidas. A classificação de um componente de conector não estabelece a corrente permitida da montagem de cabo final, nem a capacidade de passagem de energia do dispositivo.

Inclua quaisquer adaptadores ou montagens de extensão no registro do pedido. Se uma montagem mudar entre a amostra e o envio, envie a especificação atualizada para o responsável elétrico antes de aceitá-la para o projeto.

Confirme os Limites de Passagem de Energia e Ambientais

Primeiro estabeleça se o dispositivo exato permite ligação de energia. Solicite a corrente máxima de passagem ou quantidade ligada, a tensão aplicável, se a contagem inclui o primeiro dispositivo e se a regra é limitada a modelos idênticos. Não transfira um limite entre modelos ou deduza-o apenas do conector de saída.

Avalie o dispositivo, o conector e o ambiente do cabo separadamente. A Neutrik lista Condições de proteção NAC3F-TRUE1-S como IP65/IP67 quando acoplados ou tampados. Essa declaração condicional de componente não aprova uma instalação externa completa. Combine o guia de dispositivos externos com a documentação exata de conexão e cabo, incluindo saídas não utilizadas e exposição durante a configuração.

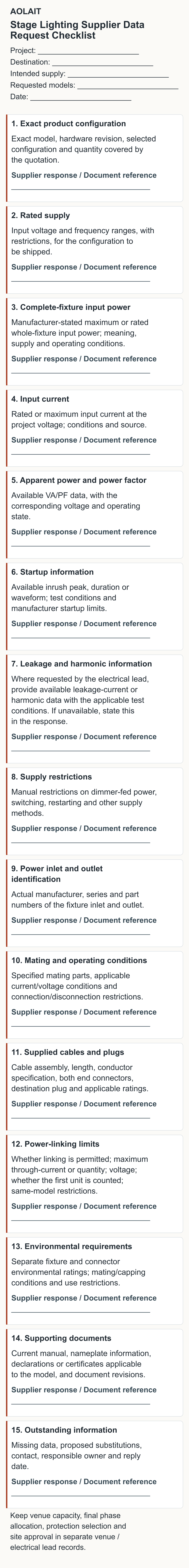

Lista de Verificação para Solicitação de Dados do Fornecedor

Envie esta lista de verificação com a lista curta de modelos e o destino. Peça ao fornecedor que forneça informações e referências documentais para a configuração citada; onde as informações estiverem faltando, insira “indisponível” ou “aguardando confirmação.” O fornecedor fornece informações sobre o produto; o local e o responsável elétrico mantêm a responsabilidade pela capacidade, alocação final de circuito e fase, seleção de proteção e aprovação do local.

Veja o gráfico da checklist do fornecedor

Lista de verificação copiável acima · Baixar PNG · Baixar arquivos da lista de verificação (HTML, PNG, SVG)

Resolva Lacunas de Dados Antes de Fazer o Pedido e a Entrega

Alinhe a Cotação, Amostra e Configuração Fornecida

Uma amostra com um plugue ou entrada não confirma uma cotação descrevendo outra configuração. Especifique a montagem exata fornecida e a revisão do hardware no registro de compra. Concorde sobre quais documentos são devidos antes da liberação do pedido e quais verificações de aceitação o profissional elétrico requer.

Quando um fornecedor envia um manual atual, associe-o ao rótulo da amostra e à linha do pedido. Se o arquivo abranger várias variantes, pergunte quais entradas se aplicam. Uma variante não resolvida deve permanecer como uma condição de compra em aberto.

Registre Substituições e Mudanças de Documentação

Um cabo, fonte de alimentação ou conector de substituição pode afetar as informações usadas para o planejamento. Registre a peça proposta, o motivo, os documentos afetados e o proprietário da aprovação. Uma declaração de que um substituto tem a “mesma classificação” não é suficiente para encerrar questões sobre acoplamento, operação ou ambiente.

Atualize a lista de embalagem e o conjunto de documentos elétricos juntos. Mantenha as versões substituídas identificáveis para que o técnico de locação ou o contratante não recupere um arquivo antigo de um flight case ou pasta compartilhada.

Prepare a Entrega para o Contratante Elétrico

Entregue o resumo do local, a lista final de equipamentos, as respostas dos fornecedores, as especificações de cabos e distribuições, e o cronograma elétrico aprovado. Inclua revisões de documentos, substituições aceitas, questões não resolvidas e as pessoas responsáveis por fechá-las.

Informe quem realiza a inspeção e testes, quem controla a energização e quais registros o local requer antes do uso. O contratante deve ser capaz de rastrear cada grupo de luminárias até a configuração fornecida e cada aprovação elétrica ao seu profissional responsável. Um arquivo completo de compras apoia esse processo; não substitui a aprovação de instalação.

Perguntas Frequentes

A potência anunciada de uma luz de palco é suficiente para o planejamento de energia?

Não. Pode descrever a fonte em vez de toda a luminária. Solicite dados de entrada de luminária completos, condições de fornecimento, informações de partida atuais e disponíveis para a configuração exata.

Quais informações devo solicitar do local antes de pedir as luzes?

Solicite condições de fornecimento confirmadas, locais de conexão, informações de circuito, capacidade e restrições, cargas compartilhadas, contexto do gerador, condições ambientais e o contato responsável pela aprovação elétrica.

Quantas luzes de palco podem funcionar em um circuito?

Não há uma contagem universal. O responsável elétrico deve avaliar as cargas reais das luminárias, partida, limites de cabos e conectores, proteção, condições de instalação e requisitos locais. A classificação do disjuntor dividida pela corrente das luminárias não pode fornecer aprovação final.

Um número igual de luminárias em cada fase significa que a carga está balanceada?

Não. Modelos e estados de operação podem atrair diferentes correntes. Use a alocação aprovada com base nas cargas reais, e faça com que o responsável elétrico avalie implicações de neutro e harmônicas, quando relevante.

Conectores de alimentação com aparência semelhante podem ser usados juntos?

Somente quando a documentação confirmar as partes de acoplamento exatas e as condições aplicáveis. A aparência não estabelece compatibilidade, classificação de corrente, proteção ambiental ou capacidade de interrupção.

Uma luminária com classificação IP65 torna a conexão elétrica completa adequada para uso externo?

Não. Confirme as classificações e condições separadas para conectores, tampas, cabos e equipamentos de distribuição. O arranjo completo deve se adequar à exposição e receber a avaliação profissional necessária.
